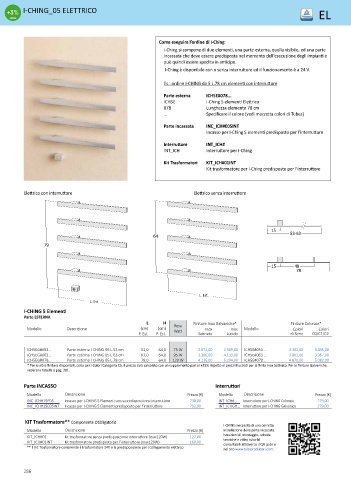

Page 286 - TUBES - LISTINO 2023

I-CHING_05 ELETTRICO EL

Come eseguire l’ordine di I-Ching
I-Ching si compone di due elementi, una parte esterna, quella visibile, ed una parte
incassata che deve essere predisposta nel momento dell’esecuzione degli impianti e
può quindi essere spedita in anticipo.
I-Ching è disponibile con o senza interruttore ed il funzionamento è a 24 V.

Es.: ordine I-CHING da 5 L.78 cm elementi con interruttore
Parte esterna ICH5E#078...
ICH5E I-Ching 5 elementi Elettrico
078 Lunghezza elemento 78 cm
... Specificare il colore (vedi mazzetta colori di Tubes)

Parte incassata INC_ICH#E05INT
Incasso per I-Ching 5 elementi predisposto per l’interruttore
Interruttore INT_ICH#
INT_ICH Interruttore per I-Ching
Kit Trasformatori KIT_ICH#01INT
Kit trasformatore per I-Ching predisposto per l’interruttore

Elettrico con interruttore Elettrico senza interruttore

15
64 53-63
79

15 48
78

L. Est.
L. Est.
I-CHING 5 Elementi
Parte ESTERNA
L H Finiture Inox Galvaniche* Finiture Colorate*
Modello Descrizione (cm) (cm) Resa Inox Inox Modello Colori Colori
Watt
P. Est. P. Est. Satinato Lucido di Serie C0/C1/C2

ICH5EG#053… Parte esterna I-CHING 05 L.53 cm 53,0 64,0 75 W 2.871,00 3.589,00 ICH5E#053… 3.302,00 3.445,00
ICH5EG#063… Parte esterna I-CHING 05 L.63 cm 63,0 64,0 95 W 3.306,00 4.133,00 ICH5E#063… 3.802,00 3.967,00
ICH5EG#078… Parte esterna I-CHING 05 L.78 cm 78,0 64,0 120 W 4.235,00 5.294,00 ICH5E#078… 4.870,00 5.082,00
* Per le altre finiture disponibili, ossia per i Colori Categoria C3, il prezzo sarà calcolato con un supplemento pari al +25% rispetto ai prezzi illustrati per la finita Inox Satinato. Per le finiture Galvaniche,
vedere la tabella a pag. 281.

Parte INCASSO Interruttori

Modello Descrizione Prezzo (€) Modello Descrizione Prezzo (€)
INC_ICH#15E05 Incasso per I-CHING 5 Elementi senza predisposizione interruttore 738,00 INT_ICH#… Interruttore per I-CHING Colorato 279,00
INC_ICH#15E05INT Incasso per I-CHING 5 Elementi predisposto per l’interruttore 792,00 INT_ICHG#… Interruttore per I-CHING Galvanico 279,00

KIT Trasformatore** Componente Obbligatorio
I-CHING necessita di una corretta
Modello Descrizione Prezzo (€) installazione della parte incassata.
KIT_ICH#01 Kit trasformatore senza predisposizione interruttore (max120W) 127,00 Istruzioni di montaggio, schede
KIT_ICH#01INT Kit trasformatore predisposto per l’interruttore (max120W) 168,00 tecniche e video tutorial
consultabili attraverso il QR code o
** Il Kit Trasformatore comprende il trasformatore 24V e la predisposizione per i collegamento elettrico
nel sito www.tubesradiatori.com.

286
