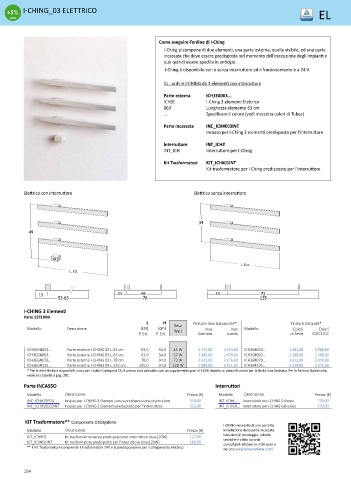

Page 284 - TUBES - LISTINO 2023

I-CHING_03 ELETTRICO EL

Come eseguire l’ordine di I-Ching
I-Ching si compone di due elementi, una parte esterna, quella visibile, ed una parte
incassata che deve essere predisposta nel momento dell’esecuzione degli impianti e
può quindi essere spedita in anticipo.
I-Ching è disponibile con o senza interruttore ed il funzionamento è a 24 V.

Es.: ordine I-CHING da 3 elementi con interruttore
Parte esterna ICH3E#063...
ICH3E I-Ching 3 elementi Elettrico
063 Lunghezza elemento 63 cm
... Specificare il colore (vedi mazzetta colori di Tubes)

Parte incassata INC_ICH#E03INT
Incasso per I-Ching 3 elementi predisposto per l’interruttore
Interruttore INT_ICH#
INT_ICH Interruttore per I-Ching
Kit Trasformatori KIT_ICH#01INT
Kit trasformatore per I-Ching predisposto per l’interruttore

Elettrico con interruttore Elettrico senza interruttore

34
49

L. Est.
L. Est.

15 15 48 33 72
53-63 78 135
I-CHING 3 Elementi
Parte ESTERNA
L H Finiture Inox Galvaniche* Finiture Colorate*
Modello Descrizione (cm) (cm) Resa Inox Inox Modello Colori Colori
Watt
P. Est. P. Est. Satinato Lucido di Serie C0/C1/C2

ICH3EG#053… Parte esterna I-CHING 03 L.53 cm 53,0 34,0 45 W 1.723,00 2.154,00 ICH3E#053… 1.981,00 2.068,00
ICH3EG#063… Parte esterna I-CHING 03 L.63 cm 63,0 34,0 57 W 1.983,00 2.479,00 ICH3E#063… 2.280,00 2.380,00
ICH3EG#078… Parte esterna I-CHING 03 L.78 cm 78,0 34,0 72 W 2.541,00 3.176,00 ICH3E#078… 2.922,00 3.049,00
ICH3EG#135… Parte esterna I-CHING 03 L.135 cm 135,0 34,0 120 W 2.809,00 3.511,00 ICH3E#135… 3.230,00 3.371,00
* Per le altre finiture disponibili, ossia per i Colori Categoria C3, il prezzo sarà calcolato con un supplemento pari al +25% rispetto ai prezzi illustrati per la finita Inox Satinato. Per le finiture Galvaniche,
vedere la tabella a pag. 281.
Parte INCASSO Interruttori

Modello Descrizione Prezzo (€) Modello Descrizione Prezzo (€)
INC_ICH#15E03 Incasso per I-CHING 3 Elementi senza predisposizione interruttore 518,00 INT_ICH#… Interruttore per I-CHING Colorato 279,00
INC_ICH#15E03INT Incasso per I-CHING 3 Elementi predisposto per l’interruttore 522,00 INT_ICHG#… Interruttore per I-CHING Galvanico 279,00

KIT Trasformatore** Componente Obbligatorio
I-CHING necessita di una corretta
Modello Descrizione Prezzo (€) installazione della parte incassata.
KIT_ICH#01 Kit trasformatore senza predisposizione interruttore (max120W) 127,00 Istruzioni di montaggio, schede
KIT_ICH#01INT Kit trasformatore predisposto per l’interruttore (max120W) 168,00 tecniche e video tutorial
consultabili attraverso il QR code o
** Il Kit Trasformatore comprende il trasformatore 24V e la predisposizione per i collegamento elettrico
nel sito www.tubesradiatori.com.

284
