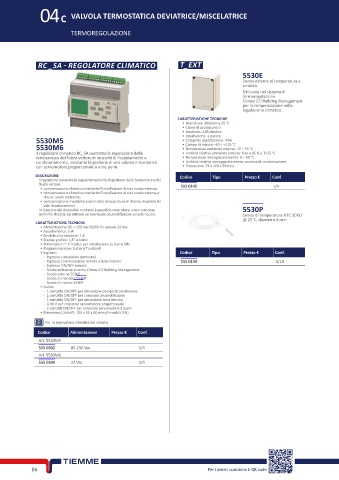

Page 100 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

04C VALVOLA TERMOSTATICA DEVIATRICE/MISCELATRICE

TERMOREGOLAZIONE

RC _SA - REGOLATORE CLIMATICO T_EXT
5530E
Sonda esterna di temperatura e
umidità.
Utilizzata nel sistema di
termoregolazione
Climav 2.0 Building Management
per la compensazione nella
regolazione climatica.
CARATTERISTICHE TECNICHE
• Resistenza: 10Kohm a 25 °C
• Classe di protezione: II
• Involucro: ABS plastica
5530M5 • Installazione: a parete
• Categoria di protezione: IP54
5530M6 • Campo di misura: -40 ÷ +110 °C
• Temperatura ambiente esterna: 15 ÷ 55 °C
Il regolatore climatico RC_SA permette la regolazione della • Umidità relativa ambiente esterna: fino a 85 % a T=25 °C
temperatura del fluido vettore in impianti di riscaldamento e • Temperatura immagazzinamento: 0 ÷ 60 °C
condizionamento, mediante la gestione di una valvola miscelatrice • Umidità relativa immagazzinamento: assenza di condensazione
con servomotore proporzionale o a tre punti. • Dimensioni: 74 x 109 x 59 mm
DESCRIZIONE Codice Tipo Prezzo € Conf.
Il regolatore consente le seguenti modalità di gestione della temperatura del
fluido vettore: 555 0145 - 1/4
• compensazione climatica mediante l’installazione di una sonda esterna;
• compensazione climatica mediante l’installazione di una sonda esterna e
di una sonda ambiente;
• compensazione mediante analisi della temperatura di ritorno impianto (in
solo riscaldamento).
In funzione dei dispositivi connessi è possibile controllare una o due zone 5530P
termiche distinte ed attivare un eventuale deumidificatore ad aria neutra. Sonda di temperatura NTC 10KΩ
@ 25°C, diametro 6 mm
CARATTERISTICHE TECNICHE
• Alimentazione: 85 ÷ 230 Vac 50/60 Hz oppure 24 Vac
• Assorbimento: 5 W
• Fusibile di protezione: 1 A
• Display grafico: 1,8” a colori
• Dimensioni: n° 6 moduli per installazione su barra DIN
• Programmazione: tastiera 7 pulsanti
• Ingressi: Codice Tipo Prezzo € Conf.
- Ingresso cumulativo termostati
- Ingresso commutazione remota estate-inverno 555 0149 - 1/10
- Ingresso ON/OFF remoto
- Sonda ambiente sistema Climav 2.0 Building Management
- Sonda esterna 5530E
- Sonda di mandata 5530P
- Sonda di ritorno 5530P
• Uscite:
- 1 contatto ON/OFF per attivazione pompa di circolazione
- 1 contatto ON/OFF per comando deumidificatore
- 1 contatto ON/OFF per attivazione zona termica
- 0-10 V per comando servomotore proporzionale
- 2 contatti ON/OFF per comando servomotore 3 punti
• Dimensioni (LxHxP): 105 x 95 x 60 mm (6 moduli DIN)
Per la regolazione climatica del sistema
Codice Alimentazione Prezzo € Conf.
Art. 5530M5
555 0302 85-230 Vac 1/4
Art. 5530M6
555 0304 24 Vac 1/4

86 Per i prezzi scansiona il QR code
