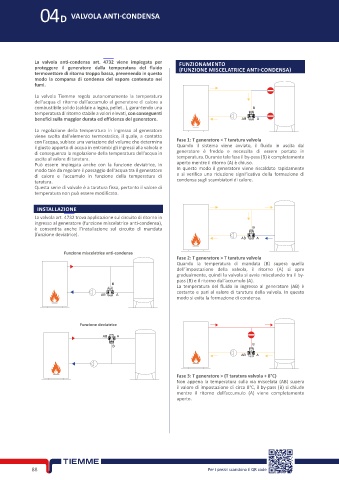

04D VALVOLA ANTI-CONDENSA

AB A
B
B
AB A
La valvola anti-condensa art. 4732 viene impiegata per FUNZIONAMENTO
proteggere il generatore dalla temperatura del fluido (FUNZIONE MISCELATRICE ANTI-CONDENSA)
termovettore di ritorno troppo bassa, prevenendo in questo AB A
modo la comparsa di condensa del vapore contenuto nei
fumi. B
B
La valvola Tiemme regola autonomamente la temperatura
dell’acqua di ritorno dall’accumulo al generatore di calore a AB A
combustibile solido (caldaie a legna, pellet…), garantendo una B
temperatura di ritorno stabile a valori elevati, con conseguenti
benefici sulla maggior durata ed efficienza del generatore. AB A

La regolazione della temperatura in ingresso al generatore
viene svolta dall’elemento termostatico, il quale, a contatto
con l’acqua, subisce una variazione del volume che determina Fase 1: T generatore < T taratura valvola
il giusto apporto di acqua in entrambi gli ingressi alla valvola e Quando il sistema viene avviato, il fluido in uscita dal
di conseguenza la regolazione della temperatura dell’acqua in generatore è freddo e necessita di essere portato in
uscita al valore di taratura. temperatura. Durante tale fase il by-pass (B) è completamente
B
Può essere impiegata anche con la funzione deviatrice, in aperto mentre il ritorno (A) è chiuso.
modo tale da regolare il passaggio dell’acqua tra il generatore In questo modo il generatore viene riscaldato rapidamente
A
AB
di calore e l’accumulo in funzione della temperatura di e si verifica una riduzione significativa della formazione di
B
taratura. condensa sugli scambiatori di calore.
Questa serie di valvole è a taratura fissa, pertanto il valore di AB A
temperatura non può essere modificato.
INSTALLAZIONE B
La valvola art. 4732 trova applicazione sul circuito di ritorno in AB A
ingresso al generatore (funzione miscelatrice anti-condensa),
è consentita anche l’installazione sul circuito di mandata B
(funzione deviatrice).
AB A
B
Funzione miscelatrice anti-condensa AB A
Fase 2: T generatore > T taratura valvola
Quando la temperatura di mandata (B) supera quella
AB
A
dell’impostazione della valvola, il ritorno (A) si apre
gradualmente, quindi la valvola si avvia miscelando tra il by-
B
B
pass (B) e il ritorno dall’accumulo (A).
B
La temperatura del fluido in ingresso al generatore (AB) è
AB
A
costante e pari al valore di taratura della valvola. In questo
AB A B
modo si evita la formazione di condensa.
AB A
Funzione deviatrice
AB A
B B
B AB A

AB A
Fase 3: T generatore > (T taratura valvola + 8°C)
Non appena la temperatura sulla via miscelata (AB) supera
il valore di impostazione di circa 8°C, il by-pass (B) si chiude
mentre il ritorno dall’accumulo (A) viene completamente
B aperto.
AB A
