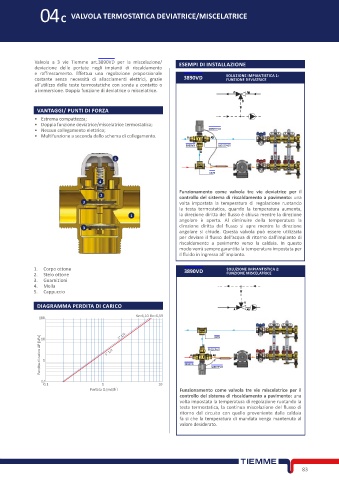

04C VALVOLA TERMOSTATICA DEVIATRICE/MISCELATRICE

Valvola a 3 vie Tiemme art.3890VD per la miscelazione/ ESEMPI DI INSTALLAZIONE
deviazione delle portate negli impianti di riscaldamento
e raffrescamento. Effettua una regolazione proporzionale SOLUZIONE IMPIANTISTICA 1:
costante senza necessità di allacciamenti elettrici, grazie 3890VD FUNZIONE DEVIATRICE
all’utilizzo delle teste termostatiche con sonda a contatto o
a immersione. Doppia funzione di deviatrice o miscelatrice.

VANTAGGI/ PUNTI DI FORZA
• Estrema compattezza;
• Doppia funzione deviatrice/miscelatrice termostatica;
• Nessun collegamento elettrico; 3890TTVD
• Multifunzione a seconda dello schema di collegamento.

3890VD 1521CPKIT
5

1570
4
Funzionamento come valvola tre vie deviatrice per il
2 controllo del sistema di riscaldamento a pavimento: una
3 volta impostata la temperatura di regolazione ruotando
la testa termostatica, quando la temperatura aumenta,
1 la direzione diritta del flusso è chiusa mentre la direzione
angolare è aperta. Al diminuire della temperatura la
direzione diritta del flusso si apre mentre la direzione
3
angolare si chiude. Questa valvola può essere utilizzata
per deviare il flusso dell’acqua di ritorno dall’impianto di
riscaldamento a pavimento verso la caldaia. In questo
modo verrà sempre garantita la temperatura impostata per
il fluido in ingresso all’impianto.

1. Corpo ottone 3890VD SOLUZIONE IMPIANTISTICA 2:
2. Stelo ottone FUNZIONE MISCELATRICE
3. Guarnizioni
4. Molla
5. Cappuccio

DIAGRAMMA PERDITA DI CARICO

Kv=6,10 Kv=6,59
100 1" 1/4

Perdita di carico ΔP [kPa] 10 1 1" 1/2 3890VD 1521CPKIT
1570

3890TTVD

0,1
0,1 1 10
Portata Q [m3/h� Funzionamento come valvola tre vie miscelatrice per il
controllo del sistema di riscaldamento a pavimento: una
volta impostata la temperatura di regolazione ruotando la
testa termostatica, la continua miscelazione del flusso di
ritorno dal circuito con quello proveniente dalla caldaia
fa si che la temperatura di mandata venga mantenuta al
valore desiderato.
