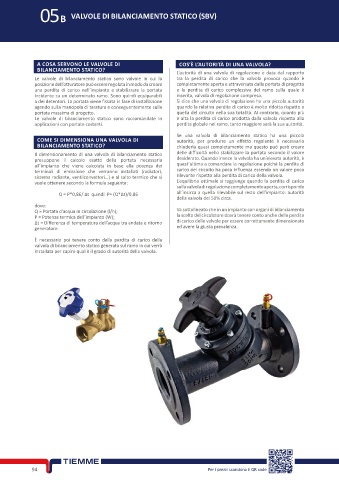

05B VALVOLE DI BILANCIAMENTO STATICO (SBV)

A COSA SERVONO LE VALVOLE DI COS’È L’AUTORITÀ DI UNA VALVOLA?
BILANCIAMENTO STATICO? L’autorità di una valvola di regolazione è data dal rapporto
Le valvole di bilanciamento statico sono valvole in cui la tra la perdita di carico che la valvola provoca quando è
posizione dell’otturatore può essere regolata in modo da creare completamente aperta e attraversata dalla portata di progetto
una perdita di carico nell’impianto e stabilizzare la portata e la perdita di carico complessiva del ramo sulla quale è
incidente su un determinato ramo. Sono quindi equiparabili inserita, valvola di regolazione compresa.
a dei detentori. La portata viene fissata in fase di installazione Si dice che una valvola di regolazione ha una piccola autorità
agendo sulla manopola di taratura e conseguentemente sulla quando la relativa perdita di carico è molto ridotta rispetto a
portata massima di progetto. quella del circuito nella sua totalità. Al contrario, quanto più
Le valvole di bilanciamento statico sono raccomandate in è alta la perdita di carico prodotta dalla valvola rispetto alla
applicazioni con portate costanti. perdita globale nel ramo, tanto maggiore sarà la sua autorità.

Se una valvola di bilanciamento statico ha una piccola
COME SI DIMENSIONA UNA VALVOLA DI autorità, per produrre un effetto regolante è necessario
BILANCIAMENTO STATICO? chiuderla quasi completamente ma questo può però creare
Il dimensionamento di una valvola di bilanciamento statico delle difficoltà nello stabilizzare la portata secondo il valore
presuppone il calcolo esatto della portata necessaria desiderato. Quando invece la valvola ha un’elevata autorità, è
all’impianto che viene calcolata in base alla potenza dei quest’ultima a comandare la regolazione poiché la perdita di
terminali di emissione che verranno installati (radiatori, carico del circuito ha poca influenza essendo un valore poco
sistema radiante, ventilconvettori…) e al salto termico che si rilevante rispetto alla perdita di carico della valvola.
vuole ottenere secondo la formula seguente: L’equilibrio ottimale si raggiunge quando la perdita di carico
sulla valvola di regolazione completamente aperta, corrisponde
Q = P*0,86/ Δt quindi P= (Q*Δt)/0,86 all’incirca a quella rilevabile sul resto dell’impianto: autorità
della valvola del 50% circa.
dove:
Q = Portata d’acqua in circolazione (l/h); Va sottolineato che in un impianto con organi di bilanciamento
P = Potenza termica dell’impianto (W); la scelta del circolatore dovrà tenere conto anche delle perdite
Δt = Differenza di temperatura dell’acqua tra andata e ritorno di carico delle valvole per essere correttamente dimensionato
generatore. ed avere la giusta prevalenza.

È necessario poi tenere conto della perdita di carico della
valvola di bilanciamento statico generata sul ramo in cui verrà
installata per capire qual è il grado di autorità della valvola.
