Page 107 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

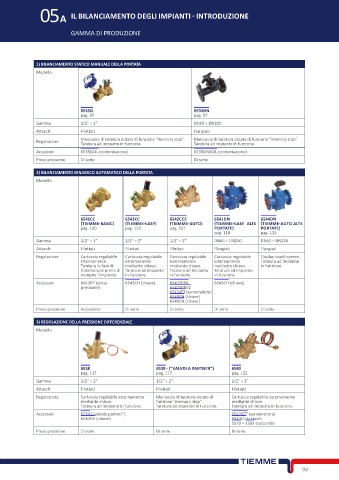

05A IL BILANCIAMENTO DEGLI IMPIANTI - INTRODUZIONE

GAMMA DI PRODUZIONE

1) BILANCIAMENTO STATICO MANUALE DELLA PORTATA
Modello

6535G 6535DN
pag. 97 pag. 97
Gamma 1/2" ÷ 2” DN65 ÷ DN200
Attacchi Filettati Flangiati
Regolazione Manopola di taratura dotata di funzione “memory stop”. Manopola di taratura dotata di funzione “memory stop”.
Taratura ad impianto in funzione.
Taratura ad impianto in funzione.
Accessori 6535ISOL (coibentazione) 6535DNISOL (coibentazione)
Prese pressione Di serie Di serie

2) BILANCIAMENTO DINAMICO AUTOMATICO DELLA PORTATA
Modello

6541CC 6542CC 6542CCS 6541DN 6544DN
(TIEMME-BASIC) (TIEMME-EASY) (TIEMME-AUTO) (TIEMME-EASY ALTE (TIEMME-AUTO ALTE
pag. 100 pag. 102 pag. 107 PORTATE) PORTATE)
pag. 110 pag. 115
Gamma 1/2" ÷ 1” 1/2" ÷ 2” 1/2" ÷ 2” DN65 ÷ DN250 DN65 ÷ DN250
Attacchi Filettati Filettati Filettati Flangiati Flangiati
Regolazione Cartuccia regolabile Cartuccia regolabile Cartuccia regolabile Cartuccia regolabile Display touch-screen.
internamente. esternamente esternamente esternamente Taratura ad impianto
Taratura in fase di mediante chiave. mediante chiave. mediante chiave. in funzione.
installazione prima di Taratura ad impianto Taratura ad impianto Taratura ad impianto
riempire l’impianto. in funzione. in funzione. in funzione.
Accessori 6452PP (prese 6543CH (chiave) 6542SERV 6543CH (chiave) -
pressione) 6542SERV2
6542ATT (servomotore)
6543CH (chiave)
6545CH (chiave)
Prese pressione Accessorio Di serie Di serie Di serie Di serie

3) REGOLAZIONE DELLA PRESSIONE DIFFERENZIALE
Modello

6538 6539 - (“VALVOLA PARTNER”) 6540
pag. 117 pag. 117 pag. 122
Gamma 1/2" ÷ 2” 1/2" ÷ 2” 1/2" ÷ 1”
Attacchi Filettati Filettati Filettati
Regolazione Cartuccia regolabile esternamente Manopola di taratura dotata di Cartuccia regolabile esternamente
mediante chiave. funzione “memory stop”. mediante chiave.
Taratura ad impianto in funzione. Taratura ad impianto in funzione. Taratura ad impianto in funzione.
Accessori 6539 (“valvola partner”) - 6542ATT (servomotore)
6543CH (chiave) 6543CH (chiave)
1570 + 1581 (raccordo)
Prese pressione Di serie Di serie Di serie

93
