09D RACCORDI AD INNESTO RAPIDO “COBRASUN” PER TUBO ACCIAIO INOX CORRUGATO

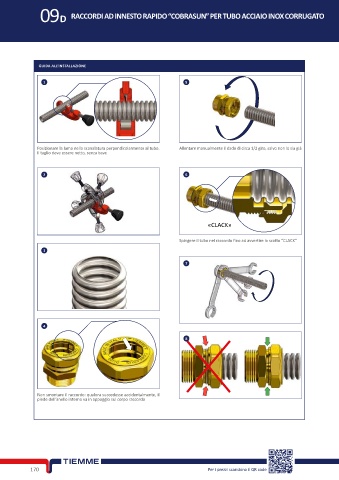

GUIDA ALL’INSTALLAZIONE
1 5
Posizionare la lama nella scanalatura perpendicolarmente al tubo. Allentare manualmente il dado di circa 1/2 giro, salvo non lo sia già
Il taglio deve essere netto, senza bave
2 6
« CLACK »
« CLACK » « CLACK »
« CLACK »
Spingere il tubo nel raccordo fino ad avvertire lo scatto “CLACK”
3
7
4
8
Non smontare il raccordo: qualora succedesse accidentalmente, il
piede dell’anello interno va in appoggio sul corpo raccordo
