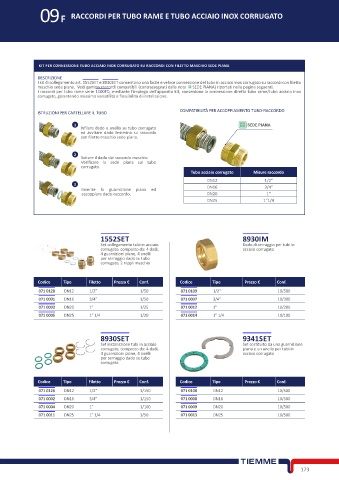

09F RACCORDI PER TUBO RAME E TUBO ACCIAIO INOX CORRUGATO
KIT PER CONNESSIONE TUBO ACCIAIO INOX CORRUGATO SU RACCORDI CON FILETTO MASCHIO SEDE PIANA
DESCRIZIONE
I kit di collegamento art. 1552SET e 8930SET consentono una facile e veloce connessione del tubo in acciaio inox corrugato su raccordi con filetto
maschio sede piana. Vedi gamma raccordi compatibili (contrassegnati dalla nota SEDE PIANA) riportati nelle pagine seguenti.
I raccordi per tubo rame serie 1100FD, mediante l’impiego dell’apposito kit, consentono la connessione diretta tubo rame/tubo acciaio inox
corrugato, garantendo massima versatilità e flessibilità di installazione.
ISTRUZIONI PER CARTELLARE IL TUBO COMPATIBILITÀ PER ACCOPPIAMENTO TUBO-RACCORDO
1 SEDE PIANA
Infilare dado e anello su tubo corrugato
ed avvitare dado femmina su raccordo
con filetto maschio sede piana.
2
Svitare il dado dal raccordo maschio.
Verificare la sede piana sul tubo
corrugato.
Tubo acciaio corrugato Misure raccordo
DN12 1/2”
3 DN16 3/4”
Inserire la guarnizione piana ed
accoppiare dado-raccordo. DN20 1”
DN25 1”1/4
1552SET 8930IM
Set collegamento tubi in acciaio Dado di serraggio per tubi in
corrugato, composto da: 4 dadi, acciaio corrugato
4 guarnizioni piane, 4 anelli
per serraggio dado su tubo
corrugato, 2 nippli maschio
Codice Tipo Filetto Prezzo € Conf. Codice Tipo Prezzo € Conf.
071 0128 DN12 1/2” 1/50 071 0109 1/2” 10/500
071 0001 DN16 3/4” 1/50 071 0007 3/4” 10/300
071 0003 DN20 1” 1/25 071 0012 1” 10/200
071 0005 DN25 1” 1/4 1/20 071 0014 1” 1/4 10/100
8930SET 9341SET
Set installazione tubi in acciaio Set costituito da una guarnizione
corrugato, composto da: 4 dadi, piana e un anello per tubi in
4 guarnizioni piane, 4 anelli acciaio corrugato
per serraggio dado su tubo
corrugato
Codice Tipo Filetto Prezzo € Conf. Codice Tipo Prezzo € Conf.
071 0126 DN12 1/2” 1/150 071 0108 DN12 10/500
071 0002 DN16 3/4” 1/150 071 0008 DN16 10/500
071 0004 DN20 1” 1/100 071 0009 DN20 10/500
071 0011 DN25 1” 1/4 1/50 071 0013 DN25 10/500
