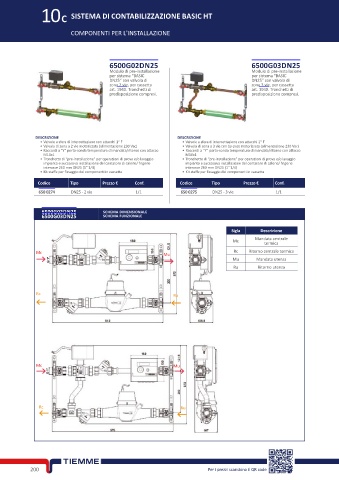

Page 214 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

10C SISTEMA DI CONTABILIZZAZIONE BASIC HT

COMPONENTI PER L'INSTALLAZIONE

6500G02DN25 6500G03DN25
Modulo di pre-installazione Modulo di pre-installazione
per sistema “BASIC per sistema “BASIC
DN25” con valvola di DN25” con valvola di
zona 2 vie, per cassetta zona 3 vie, per cassetta
art. 1940. Tronchetti di art. 1940. Tronchetti di
predisposizione compresi. predisposizione compresi.

DESCRIZIONE DESCRIZIONE
• Valvole a sfera di intercettazione con attacchi 1” F • Valvole a sfera di intercettazione con attacchi 1” F
• Valvola di zona a 2 vie motorizzata (alimentazione 230 Vac) • Valvola di zona a 3 vie con by-pass motorizzata (alimentazione 230 Vac)
• Raccordi a “Y” porta-sonda temperatura di mandata/ritorno con attacco • Raccordi a “Y” porta-sonda temperatura di mandata/ritorno con attacco
M10x1 M10x1
• Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio • Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio
impianto e successiva installazione del contatore di calorie/ frigorie impianto e successiva installazione del contatore di calorie/ frigorie
interasse 260 mm DN25 (1" 1/4) interasse 260 mm DN25 (1" 1/4)
• Kit staffe per fissaggio dei componenti in cassetta • Kit staffe per fissaggio dei componenti in cassetta
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
650 0274 DN25 - 2 vie 1/1 650 0275 DN25 - 3 vie 1/1

6500G02DN25 SCHEMA DIMENSIONALE
6500G03DN25 SCHEMA FUNZIONALE

Sigla Descrizione
Mc Mandata centrale
termica
Mc Mu Rc Ritorno centrale termica
Mu Mandata utenza
Ru Ritorno utenza

Rc Ru

Mc Mu

Rc Ru
