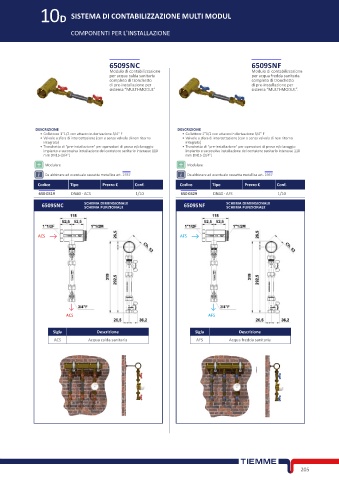

10D SISTEMA DI CONTABILIZZAZIONE MULTI MODUL
COMPONENTI PER L'INSTALLAZIONE
6509SNC 6509SNF
Modulo di contabilizzazione Modulo di contabilizzazione
per acqua calda sanitaria per acqua fredda sanitaria
completo di tronchetto completo di tronchetto
di pre-installazione per di pre-installazione per
sistema “MULTI-MODUL” sistema “MULTI-MODUL”.
DESCRIZIONE DESCRIZIONE
• Collettore 1”1/2 con attacco in derivazione 3/4” F • Collettore 1”1/2 con attacco in derivazione 3/4” F
• Valvole a sfera di intercettazione (con o senza valvola di non ritorno • Valvole a sfera di intercettazione (con o senza valvola di non ritorno
integrata) integrata)
• Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio • Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio
impianto e successiva installazione del contatore sanitario interasse 110 impianto e successiva installazione del contatore sanitario interasse 110
mm DN15 (3/4") mm DN15 (3/4")
Modulare Modulare
Da abbinare ad eventuale cassetta metallica art. 1937 Da abbinare ad eventuale cassetta metallica art. 1937
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
650 0319 DN40 - ACS 1/10 650 0329 DN40 - AFS 1/10
6509SNC SCHEMA DIMENSIONALE 6509SNF SCHEMA DIMENSIONALE
SCHEMA FUNZIONALE
SCHEMA FUNZIONALE
ACS AFS
ACS AFS
Sigla Descrizione Sigla Descrizione
ACS Acqua calda sanitaria AFS Acqua fredda sanitaria
