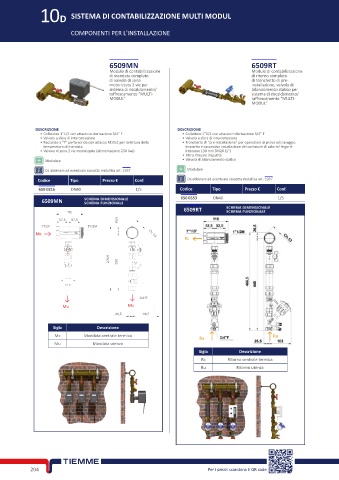

Page 218 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

10D SISTEMA DI CONTABILIZZAZIONE MULTI MODUL

COMPONENTI PER L'INSTALLAZIONE

6509MN 6509RT
Modulo di contabilizzazione Modulo di contabilizzazione
di mandata completo di ritorno completo
di valvola di zona di tronchetto di pre-
motorizzata 2 vie per installazione, valvola di
sistema di riscaldamento/ bilanciamento statico per
raffrescamento “MULTI- sistema di riscaldamento/
MODUL” raffrescamento “MULTI-
MODUL”

DESCRIZIONE DESCRIZIONE
• Collettore 1”1/2 con attacco in derivazione 3/4” F • Collettore 1”1/2 con attacco in derivazione 3/4” F
• Valvola a sfera di intercettazione • Valvola a sfera di intercettazione
• Raccordo a "Y" porta-sonda con attacco M10x1 per la lettura della • Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio
temperatura di mandata impianto e successiva installazione del contatore di calorie/ frigorie
• Valvola di zona 2 vie motorizzata (alimentazione 230 Vac) interasse 130 mm DN20 (1")
• Filtro rimuovi impurità
Modulare • Valvola di bilanciamento statico
Da abbinare ad eventuale cassetta metallica art. 1937 Modulare
Codice Tipo Prezzo € Conf. Da abbinare ad eventuale cassetta metallica art. 1937
650 0316 DN40 1/5 Codice Tipo Prezzo € Conf.
6509MN SCHEMA DIMENSIONALE 650 0353 DN40 1/5
SCHEMA FUNZIONALE
6509RT SCHEMA DIMENSIONALE
118 SCHEMA FUNZIONALE
52,5 52,5 26,5
1”1/2F 1”1/2M
Mc Ch. 53
Rc

276,5 250

3/4”F
Mu Mu
26,5 116,7

Sigla Descrizione
Mc Mandata centrale termica Ru
Ru
Mu Mandata utenza
Sigla Descrizione
Rc Ritorno centrale termica
Ru Ritorno utenza

204 Per i prezzi scansiona il QR code
