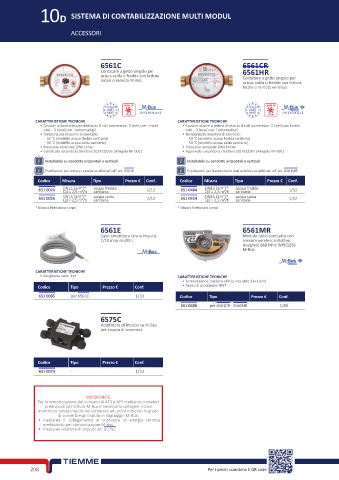

Page 222 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

10D SISTEMA DI CONTABILIZZAZIONE MULTI MODUL

ACCESSORI

6561C 6561CR
Contatore a getto singolo per 6561HR
acqua calda o fredda con lettura Contatore a getto singolo per
locale o remota M-Bus acqua calda o fredda con lettura
locale o remota wireless

00569.79 00569.79
Wireless
OP ZIONALE OP ZIONALE
TURBINA TURBINA
CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Cassa in ottone a lettura diretta su 8 rulli numeratori: 5 (neri) per i metri • Cassa in ottone a lettura diretta su 8 rulli numeratori: 5 (neri) per i metri
cubi – 3 (rossi) per i sottomultipli cubi – 3 (rossi) per i sottomultipli
• Temperatura massima di esercizio: • Temperatura massima di esercizio:
- 50 °C (modello acqua fredda sanitaria) - 50 °C (modello acqua fredda sanitaria)
- 90 °C (modello acqua calda sanitaria) - 90 °C (modello acqua calda sanitaria)
• Pressione nominale (PN) 16 bar • Pressione nominale (PN) 16 bar
• Certificato secondo la Direttiva 2014/32/UE (Allegato MI-001) • Approvato secondo la Direttiva 2014/32/UE (Allegato MI-001)
Installabile su condotte orizzontali o verticali Installabile su condotte orizzontali o verticali
Predisposti per lettura remota se abbinati all' art. 6561E Predisposti per trasmisisone dati wireless se abbinati all' art. 6561MR
Codice Misura Tipo Prezzo € Conf. Codice Misura Tipo Prezzo € Conf.
651 0024 DN15 (3/4”)* acqua fredda 1/12 651 0484 DN15 (3/4”)* acqua fredda 1/12
Q3 = 2,5 m3/h
sanitaria
Q3 = 2,5 m3/h
sanitaria
651 0026 DN15 (3/4”)* acqua calda 1/12 651 0514 DN15 (3/4”)* acqua calda 1/12
sanitaria
sanitaria
Q3 = 2,5 m3/h
Q3 = 2,5 m3/h
* Misura filettatura corpo * Misura filettatura corpo
6561E 6561MR
Cavo emettitore lancia impulsi. Modulo radio compatto con
1/10 impulso/litri. sensore wireless induttivo
integrato 868 MHz WIRELESS
M-Bus.
Wireless
CARATTERISTICHE TECNICHE
• Lunghezza cavo: 1 m CARATTERISTICHE TECNICHE
• Alimentazione: batteria al litio, vita utile 11+1 anni
Codice Tipo Prezzo € Conf. • Grado di protezione: IP67
651 0085 per 6561C 1/10 Codice Tipo Prezzo € Conf.
651 0486 per 6561CR - 6561HR 1/40

6575C
Adattatore di impulsi su M-Bus
per coppia di contatori.

Codice Tipo Prezzo € Conf.
651 0074 - 1/10

IMPORTANTE
Per la remotizzazione dei consumi di ACS e AFS mediante contatori
predisposti per lettura M-Bus è necessario collegare il cavo
emettitore lancia impulsi del contatore ad uno strumento in grado
di convertire gli impulsi in linguaggio M-Bus:
• mediante il collegamento al contatore di energia termica
predisposto per comunicazione M-Bus
• mediante adattore di impulsi art. 6575C

208 Per i prezzi scansiona il QR code
