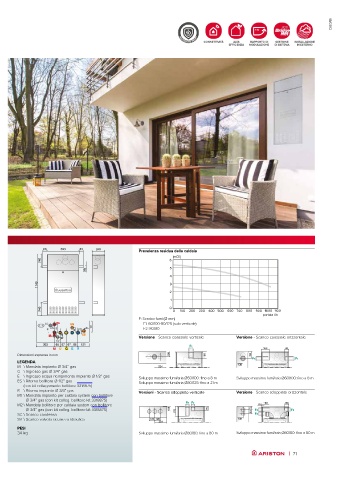

CALDAIE
10
PROTEZIONE SMART

Classe energetica

Prevalenza residua della caldaia
[mCE]
6
5
4
3
2
1
0
0 100 200 300 400 500 600 700 800 900 1000 1100
portata l/h
F: Scarico fumi (Ø mm)
SC M2 US F1: 60/100-80/125 (solo verticale)
F2: 80/80
ES
M1 Versione - Scarico coassiale verticale Versione - Scarico coassiale orizzontale
SV
Dimensioni espresse in mm
LEGENDA
M \ Mandata impianto Ø 3/4” gas
G \ Ingresso gas Ø 3/4” gas
E \ Ingresso acqua riempimento impianto Ø 1/2” gas Sviluppo massimo fumi/aria Ø60/100: fino a 8 m Sviluppo massimo fumi/aria Ø60/100: fino a 8 m
ES \ Ritorno bollitore Ø 1/2” gas Sviluppo massimo fumi/aria Ø80/125: fino a 21 m
(con kit collegamento bollitore 3318875)
R \ Ritorno impianto Ø 3/4” gas Versioni - Scarico sdoppiato verticale Versione - Scarico sdoppiato orizzontale
M1 \ Mandata impianto per caldaia system con bollitore
Ø 3/4” gas (con kit colleg. bollitore kit 3318875)
M2 \ Mandata bollitore per caldaia system con bollitore
Ø 3/4” gas (con kit colleg. bollitore kit 3318875)
SC \ Scarico condensa
SV \ Scarico valvola sicurezza idraulica
PESI
34 kg Sviluppo massimo fumi/aria Ø80/80: fino a 80 m Sviluppo massimo fumi/aria Ø80/80: fino a 80 m
