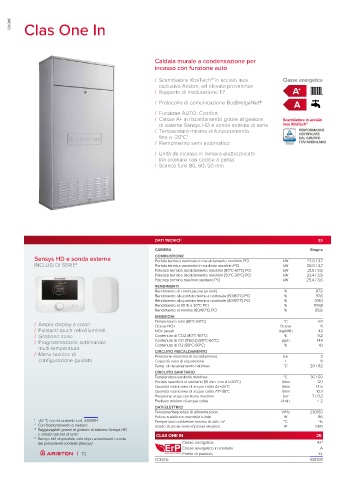

Page 74 - ARISTON - CATALOGO 10-2022

CALDAIE Clas One In

Caldaia murale a condensazione per
incasso con funzione auto

/ Scambiatore XtraTech™ in acciaio inox Classe energetica
esclusivo Ariston, ad elevata prevalenza
/ Rapporto di modulazione 1:7 A +

/ Protocollo di comunicazione BusBridgeNet® A
/ Funzione AUTO, Comfort
/ Classe A+ in riscaldamento grazie al gestore Scambiatore in acciaio
di sistema Sensys HD e sonda esterna di serie inox XtraTech™
/ Temperatura minima di funzionamento PERFORMANCE
fino a -20°C 1 CERTIFICATE
DAL GRUPPO
/ Riempimento semi automatico TÜV RHEINLAND
/ Unità da incasso in lamiera elettrozincata
(da ordinare con codice a parte)
/ Scarico fumi 80, 60, 50 mm

DATI TECNICI 2 25
CAMERA Stagna
Sensys HD e sonda esterna COMBUSTIONE kW 22,0 / 3,7
Portata termica nominale in riscaldamento max/min PCI
INCLUSI DI SERIE 4 Portata termica nominale in sanitario max/min PCI kW 26,0 / 3,7
Potenza termica riscaldamento max/min (80°C-60°C) PCI kW 21,5 / 3,5
Potenza termica riscaldamento max/min (50°C-30°C) PCI kW 23,4 / 3,9
Potenza termica max/min sanitario PCI kW 25,4 / 3,6
RENDIMENTI
Rendimento di combustione (ai fumi) % 97,9
Rendimento alla portata termica nominale (60/80°C) PCI % 97,6
Rendimento alla portata termica nominale (30/50°C) PCI % 106,1
Rendimento al 30 % a 30°C PCI % 109,8
Rendimento al minimo (60/80°C) PCI % 95,6
EMISSIONI
°C
/ Ampio display a colori Temperatura fumi (80°C-60°C) Classe 64 6
Classe NOx
/ Pulstanti touch retroilluminati NOx pesati mg/kWh 43
/ Gestione zone Contenuto di CO2 (80°C-60°C) % 9,2
/ Programmazione settimanale Contenuto di CO (0%O2) (80°C-60°C) ppm 143
multi-temperatura Contenuto di O2 (80°C-60°C) % 4,1
/ Menu tecnico di CIRCUITO RISCALDAMENTO bar 3
Pressione massima di riscaldamento
configurazione guidata Capacità vaso di espansione l 8
Temp. di riscaldamento min/max °C 20 / 82
CIRCUITO SANITARIO
Temperatura sanitario min/max °C 36 / 60
Portata specifica in sanitario (10 min. con ΔT=30°C) l/min 12,1
Quantità istantanea di acqua calda ΔT=25°C l/min 14,5
Quantità istantanea di acqua calda ΔT=35°C l/min 10,4
Pressione acqua sanitaria max/min bar 7 / 0,3
Prelievo minimo di acqua calda l/min < 2
DATI ELETTRICI
Tensione/frequanza di alimentazione V/Hz 230/50
Potenza elettrica assorbita totale W 86
1 -20 °C con kit antigelo cod. 3318954 Temperatura ambiente minima di utilizzo 1 °C -15
2 Con funzionamento a metano Grado di protezione impianto elettrico IP X5D
3 Raggiungibile grazie al gestore di sistema Sensys HD
e sonda esterna di serie CLAS ONE IN 25
4 Sensys HD disponibile solo dopo esaurimento scorte
del precedente modello (Sensys) Classe energetica A+ 3
Classe energetica in sanitario A
| 72 Profilo di prelievo XL
CODICE 3301331
