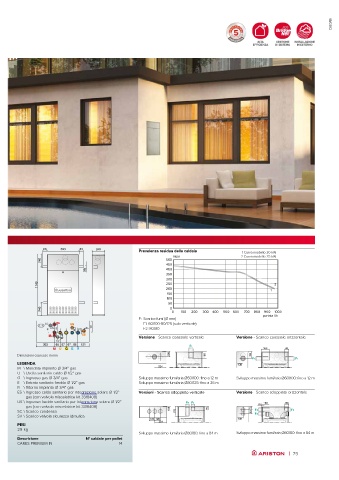

Page 77 - ARISTON - CATALOGO 10-2022

CALDAIE

Classe energetica

Prevalenza residua della caldaia 1 Curva modello 30 kW
mbar 2 Curva modello 25 kW
500
450
400
350
300
250 2
200 1
150
100
50
0
0 100 200 300 400 500 600 700 800 900 1000
portata l/h
F: Scarico fumi (Ø mm)
SC M2 US F1: 60/100-80/125 (solo verticale)
F2: 80/80
ES
M1 Versione - Scarico coassiale verticale Versione - Scarico coassiale orizzontale
SV
Dimensioni espresse in mm
LEGENDA
M \ Mandata impianto Ø 3/4” gas
U \ Uscita sanitario caldo Ø 1/2” gas
G \ Ingresso gas Ø 3/4” gas Sviluppo massimo fumi/aria Ø60/100: fino a 12 m Sviluppo massimo fumi/aria Ø60/100: fino a 12 m
E \ Entrata sanitario freddo Ø 1/2” gas Sviluppo massimo fumi/aria Ø80/125: fino a 36 m
R \ Ritorno impianto Ø 3/4” gas
ES \ Ingresso caldo sanitario per integrazione solare Ø 1/2” Versioni - Scarico sdoppiato verticale Versione - Scarico sdoppiato orizzontale
gas (con valvola miscelatrice kit 3318408)
US \ Ingresso freddo sanitario per integrazione solare Ø 1/2”
gas (con valvola miscelatrice kit 3318408)
SC \ Scarico condensa
SV \ Scarico valvola sicurezza idraulica
PESI
29 kg
Sviluppo massimo fumi/aria Ø80/80: fino a 84 m Sviluppo massimo fumi/aria Ø80/80: fino a 84 m
Descrizione N° caldaie per pallet
CARES PREMIUM IN 14
| 75
