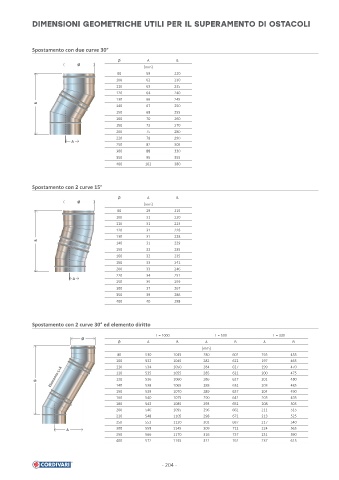

DIMENSIONI GEOMETRICHE UTILI PER IL SUPERAMENTO DI OSTACOLI

Spostamento con due curve 30°

Ø A B
Ø
[mm]
80 59 220
100 62 230
110 63 235
120 64 240
130 66 245
B
140 67 250
150 68 255
160 70 260
180 72 270
200 75 280
220 78 290
A
250 82 305
300 88 330
350 95 355
400 102 380

Spostamento con 2 curve 15°

Ø A B
Ø
[mm]
80 29 215
100 31 220
110 31 223
120 31 228
130 31 228
B
140 31 229
150 32 235
160 32 235
180 33 241
200 33 246
220 34 251
A
250 35 259
300 37 267
350 39 286
400 40 298

Spostamento con 2 curve 30° ed elemento diritto
L = 1000 L = 500 L = 330
Ø
Ø A B A B A B
[mm]
80 530 1035 280 602 195 455
100 532 1045 282 612 197 465
1050
534
110
470
617
284
199
Elemento L=X 120 535 1055 285 622 200 475
B 130 536 1060 286 627 201 480
538
140
485
288
203
1065
632
150 539 1070 289 637 204 490
160 540 1075 290 642 205 495
180 543 1085 293 652 208 505
200 546 1095 296 662 211 515
220 548 1105 298 672 213 525
250 552 1120 302 687 217 540
300 559 1145 309 712 224 565
A
350 566 1170 316 737 231 590
400 572 1195 322 762 237 615
