Page 205 - CORDIVARI - LISTINO TRATTAMENTO ACQUE E SISTEMI FUMARI
P. 205

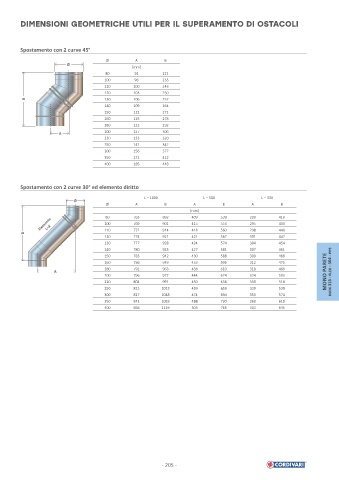

DIMENSIONI GEOMETRICHE UTILI PER IL SUPERAMENTO DI OSTACOLI
Spostamento con 2 curve 45°
Ø A B
Ø
[mm]
80 92 221
100 98 235
110 100 243
120 103 250
B 130 106 257
140 109 264
150 112 271
160 115 278
180 121 292
200 127 306
A
220 133 320
250 141 342
300 156 377
350 171 412
400 185 448
Spostamento con 2 curve 30° ed elemento diritto
L = 1000 L = 500 L = 330
Ø
Ø A B A B A B
[mm] 539 289 419
409
763
892
80
Elemento 100 769 901 415 553 295 433
L=X
B 110 772 914 418 560 298 440
120 774 921 421 567 301 447
130 777 928 424 574 304 454
140 780 935 427 581 307 461
150 783 942 430 588 309 468
160 786 949 433 595 312 475
180 792 963 438 610 318 489
A MONO PARETE 316 - - 304 -
200 796 977 444 624 324 503
220 804 991 450 638 330 518
250 813 1013 459 659 339 539
300 827 1048 474 694 353 574
350 842 1083 488 730 368 610
400 856 1119 503 765 383 645
- 205 -
