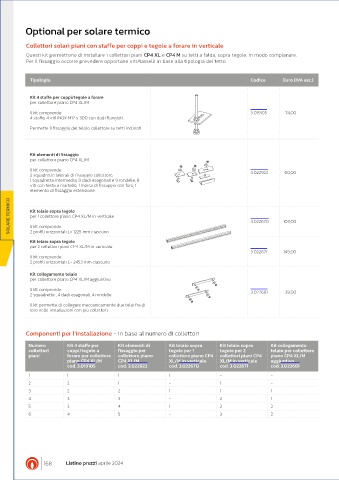

Page 169 - IMMERGAS - LISTINO APRILE 2024
P. 169
Optional per solare termico
Collettori solari piani con staffe per coppi e tegole a forare in verticale
Questi kit permettono di installare i collettori piani CP4 XL e CP4 M su tetti a falda, sopra tegole, in modo complanare.
Per il fissaggio occorre prevedere opportune viti/tasselli in base alla tipologia del tetto.
Tipologia Codice Euro (IVA esc.)
Kit 4 staffe per coppi/tegole a forare
per collettore piano CP4 XL/M
Il kit comprende: 3.019105 74,00
4 staffe, 4 viti INOX M12 x 300 con dadi flangiati.
Permette il fissaggio del telaio collettore su tetti inclinati.
Kit elementi di fissaggio
per collettore piano CP4 XL/M
Il kit comprende: 3.022922 60,00
2 squadrette laterali di fissaggio collettore,
1 squadretta intermedia, 8 dadi esagonali e 9 rondelle, 8
viti con testa a martello, 1 morsa di fissaggio con foro, 1
elemento di fissaggio estensione.
SOLARE TERMICO Kit telaio sopra tegole 3.022670 103,00
per 1 collettore piano CP4 XL/M in verticale
Il kit comprende:
2 profili orizzontali L= 1225 mm ciascuno
Kit telaio sopra tegole
per 2 collettori piani CP4 XL/M in verticale
3.022671 149,00
Il kit comprende:
2 profili orizzontali L= 2453 mm ciascuno
Kit collegamento telaio
per collettore piano CP4 XL/M aggiuntivo
Il kit comprende:
2 squadrette , 4 dadi esagonali, 4 rondelle 3.022681 39,00
Il kit permette di collegare meccanicamente due telai fra di
loro nelle installazioni con più collettori.
Componenti per l'installazione - in base al numero di collettori
Numero Kit 4 staffe per Kit elementi di Kit telaio sopra Kit telaio sopra Kit collegamento
collettori coppi/tegole a fissaggio per tegole per 1 tegole per 2 telaio per collettore
piani forare per collettore collettore piano collettore piano CP4 collettori piani CP4 piano CP4 XL/M
piano CP4 XL/M CP4 XL/M XL/M in verticale XL/M in verticale aggiuntivo
cod. 3.019105 cod. 3.022922 cod. 3.022670 cod. 3.022671 cod. 3.022681
1 1 1 1 - -
2 2 1 - 1 -
3 2 2 1 1 1
4 3 3 - 2 1
5 3 4 1 2 2
6 4 5 - 3 2
168 Listino prezzi aprile 2024
