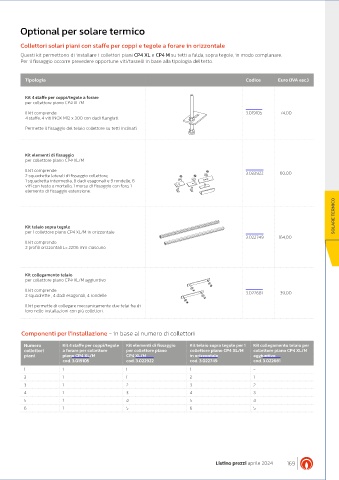

Page 170 - IMMERGAS - LISTINO APRILE 2024

Optional per solare termico

Collettori solari piani con staffe per coppi e tegole a forare in orizzontale
Questi kit permettono di installare i collettori piani CP4 XL e CP4 M su tetti a falda, sopra tegole, in modo complanare.
Per il fissaggio occorre prevedere opportune viti/tasselli in base alla tipologia del tetto.

Tipologia Codice Euro (IVA esc.)

Kit 4 staffe per coppi/tegole a forare
per collettore piano CP4 XL/M
Il kit comprende: 3.019105 74,00
4 staffe, 4 viti INOX M12 x 300 con dadi flangiati.
Permette il fissaggio del telaio collettore su tetti inclinati.

Kit elementi di fissaggio
per collettore piano CP4 XL/M

Il kit comprende: 3.022922 60,00
2 squadrette laterali di fissaggio collettore,
1 squadretta intermedia, 8 dadi esagonali e 9 rondelle, 8
viti con testa a martello, 1 morsa di fissaggio con foro, 1
elemento di fissaggio estensione.
SOLARE TERMICO

Kit telaio sopra tegole
per 1 collettore piano CP4 XL/M in orizzontale
3.022749 164,00
Il kit comprende:
2 profili orizzontali L= 2206 mm ciascuno

Kit collegamento telaio
per collettore piano CP4 XL/M aggiuntivo
Il kit comprende: 3.022681 39,00
2 squadrette , 4 dadi esagonali, 4 rondelle

Il kit permette di collegare meccanicamente due telai fra di
loro nelle installazioni con più collettori.

Componenti per l'installazione - in base al numero di collettori

Numero Kit 4 staffe per coppi/tegole Kit elementi di fissaggio Kit telaio sopra tegole per 1 Kit collegamento telaio per
collettori a forare per collettore per collettore piano collettore piano CP4 XL/M collettore piano CP4 XL/M
piani piano CP4 XL/M CP4 XL/M in orizzontale aggiuntivo
cod. 3.019105 cod. 3.022922 cod. 3.022749 cod. 3.022681
1 1 1 1 -
2 1 1 2 1
3 1 2 3 2
4 1 3 4 3
5 1 4 5 4
6 1 5 6 5

Listino prezzi aprile 2024 169
