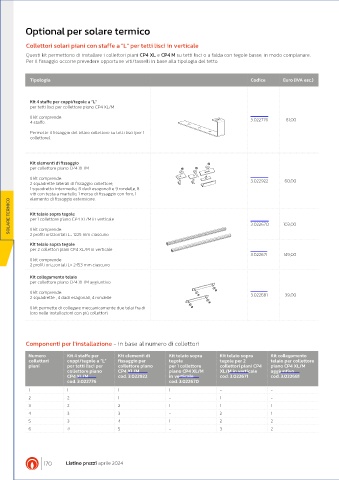

Page 171 - IMMERGAS - LISTINO APRILE 2024

Optional per solare termico

Collettori solari piani con staffe a "L" per tetti lisci in verticale
Questi kit permettono di installare i collettori piani CP4 XL e CP4 M su tetti lisci o a falda con tegole basse, in modo complanare.
Per il fissaggio occorre prevedere opportune viti/tasselli in base alla tipologia del tetto.

Tipologia Codice Euro (IVA esc.)

Kit 4 staffe per coppi/tegole a “L”
per tetti lisci per collettore piano CP4 XL/M

Il kit comprende:
4 staffe. 3.022776 81,00
Permette il fissaggio del telaio collettore su tetti lisci (per 1
collettore).

Kit elementi di fissaggio
per collettore piano CP4 XL/M
Il kit comprende:
2 squadrette laterali di fissaggio collettore, 3.022922 60,00
1 squadretta intermedia, 8 dadi esagonali e 9 rondelle, 8
viti con testa a martello, 1 morsa di fissaggio con foro, 1
elemento di fissaggio estensione.
SOLARE TERMICO Kit telaio sopra tegole 3.022670 103,00

per 1 collettore piano CP4 XL/M in verticale

Il kit comprende:
2 profili orizzontali L= 1225 mm ciascuno
Kit telaio sopra tegole
per 2 collettori piani CP4 XL/M in verticale
3.022671 149,00
Il kit comprende:
2 profili orizzontali L= 2453 mm ciascuno

Kit collegamento telaio
per collettore piano CP4 XL/M aggiuntivo
Il kit comprende:
2 squadrette , 4 dadi esagonali, 4 rondelle 3.022681 39,00

Il kit permette di collegare meccanicamente due telai fra di
loro nelle installazioni con più collettori.

Componenti per l'installazione - in base al numero di collettori

Numero Kit 4 staffe per Kit elementi di Kit telaio sopra Kit telaio sopra Kit collegamento
collettori coppi/tegole a “L” fissaggio per tegole tegole per 2 telaio per collettore
piani per tetti lisci per collettore piano per 1 collettore collettori piani CP4 piano CP4 XL/M
collettore piano CP4 XL/M piano CP4 XL/M XL/M in verticale aggiuntivo
CP4 XL/M cod. 3.022922 in verticale cod. 3.022671 cod. 3.022681
cod. 3.022776 cod. 3.022670
1 1 1 1 - -
2 2 1 - 1 -
3 2 2 1 1 1
4 3 3 - 2 1
5 3 4 1 2 2
6 4 5 - 3 2
