Page 325 - NICCONS - CATALOGO 2024

Sistemi di fissaggio

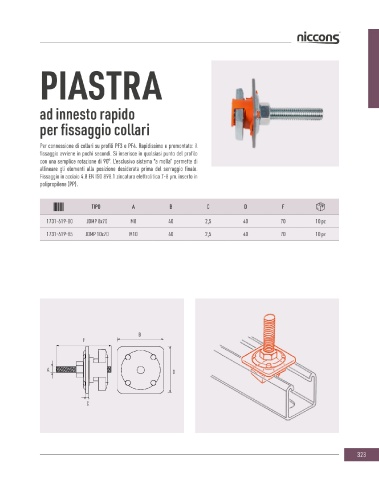

DADO PIASTRA

a rombo rapido a farfalla ad innesto rapido

Fissaggio di elementi su profili PF3 e PF4. Rapidissimo e premontato: il per fissaggio collari
fissaggio avviene in pochi secondi. Si inserisce in qualsiasi punto del profilo
con una semplice rotazione di 90°. L’esclusivo sistema “a molla” permette di Per connessione di collari su profili PF3 e PF4. Rapidissimo e premontato: il
allineare gli elementi alla posizione desiderata prima del serraggio finale. Dado fissaggio avviene in pochi secondi. Si inserisce in qualsiasi punto del profilo
a rombo in acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm. Inserto in con una semplice rotazione di 90°. L’esclusivo sistema “a molla” permette di
polipropilene (PP). allineare gli elementi alla posizione desiderata prima del serraggio finale.
Fissaggio in acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm. inserto in
polipropilene (PP).

TIPO A B C D TIPO A B C D F
1731-619-60 JDA 6 M6 20 0,8 50 50 pz 1731-619-80 JDMP 8x70 M8 40 2,5 40 70 10 pz

1731-619-62 JDA 8 M8 20 0,8 50 50 pz 1731-619-85 JDMP 10x70 M10 40 2,5 40 70 10 pz
1731-619-65 JDA 10 M10 20 0,8 50 50 pz
1731-619-68 JDA 12 M12 20 0,8 50 50 pz

C D B
F

B A D

A C

322 323
