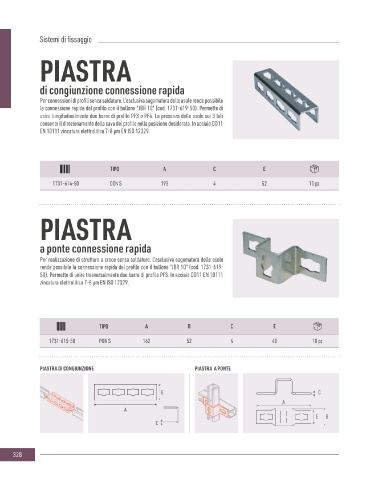

Page 330 - NICCONS - CATALOGO 2024

Sistemi di fissaggio

PIASTRA

di congiunzione connessione rapida PIASTRA

Per connessioni di profili senza saldature. L’esclusiva sagomatura delle asole rende possibile
la connessione rapida del profilo con il bullone “JBR 10” (cod. 1731-619-50). Permette di
unire longitudinalmente due barre di profilo PF3 o PF4. La presenza delle asole sui 3 lati piana per profili pesanti
consente il direzionamento della cava del profilo nella posizione desiderata. In acciaio DD11
EN 10111 zincatura elettrolitica 7-8 μm EN ISO 12329. Collegamento di profili PF3-PF4 o per creare giunzioni.

TIPO A C E

1731-614-50 CON S 193 4 52 10 pz
TIPO DESCRIZIONE A B C F

PIASTRA 1731-614-00 R 1 1 foro 40 40 6 14 10 pz

a ponte connessione rapida
Per realizzazione di strutture a croce senza saldature. L’esclusiva sagomatura delle asole
rende possibile la connessione rapida del profilo con il bullone “JBR 10” (cod. 1731-619-
50). Permette di unire trasversalmente due barre di profilo PF3. In acciaio DD11 EN 10111
zincatura elettrolitica 7-8 μm EN ISO 12329.

TIPO A B C E
B C
1731-615-50 PON S 162 52 4 40 10 pz

PIASTRA DI CONGIUNZIONE PIASTRA A PONTE
F A

E C
A
A
E B
C

328 329
