Sistemi di fissaggio

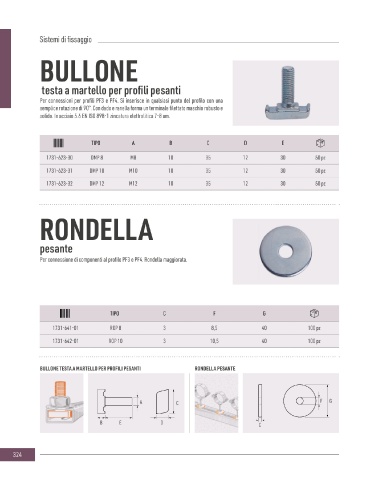

BULLONE ANGOLARE

testa a martello per profili pesanti connessione rapida 90°

Per connessioni per profili PF3 e PF4. Si inserisce in qualsiasi punto del profilo con una Per realizzazione di mensole e strutture di sostegno senza saldature. L’esclusiva sagomatura
semplice rotazione di 90°. Con dado e ranella forma un terminale filettato maschio robusto e delle asole rende possibile la connessione rapida del profilo con il bullone “JBR 10” (cod.
solido. In acciaio 5.6 EN ISO 898-1 zincatura elettrolitica 7-8 um. 1731-619-50). Permette il collegamento a 90° tra profili PF3 e PF4. In acciaio DD11 EN
10111 zincatura elettrolitica 7-8 μm EN ISO 12329.
ANS 90 ANS4 90
TIPO A B C D E
1731-623-30 DMP 8 M8 10 35 12 30 50 pz TIPO DESCRIZIONE A B C D E

1731-623-31 DMP 10 M10 10 35 12 30 50 pz 1731-610-30 ANS 90 2 fori 65 65 4 90 40 10 pz
1731-623-32 DMP 12 M12 10 35 12 30 50 pz 1731-610-33 ANS4 90 4 fori 110 110 4 90 40 10 pz

RONDELLA ANGOLARE

pesante connessione rapida 135°
Per connessione di componenti al profilo PF3 e PF4. Rondella maggiorata. Per realizzazione di mensole e strutture di sostegno senza saldature. L’esclusiva sagomatura
delle asole rende possibile la connessione rapida del profilo con il bullone “JBR 10” (cod.
1731-619-50). Permette il collegamento a 135° tra profili PF3 e PF4. In acciaio DD11 EN
10111 zincatura elettrolitica 7-8 μm EN ISO 12329.

TIPO C F G
1731-641-01 ROP 8 3 8,5 40 100 pz TIPO DESCRIZIONE A B C D E

1731-642-01 ROP 10 3 10,5 40 100 pz 1731-610-52 ANS 135 3 fori 60 105 4 135° 40 10 pz

BULLONE TESTA A MARTELLO PER PROFILI PESANTI RONDELLA PESANTE ANGOLARE CON RAGGIO DI APERTURA 90° ANGOLARE CON RAGGIO DI APERTURA 135°
A

A C F G B D C
D C B
B E D C E A E
