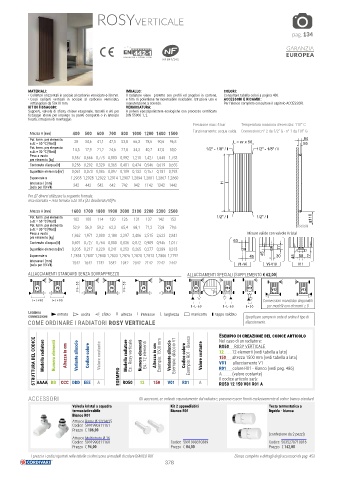

Page 378 - CORDIVARI - CATALISTINO SCALDASALVIETTE
P. 378
ROSYVERTICALE
pag. 134
GARANZIA
EUROPEA
NF 047/143
MATERIALI: IMBALLO: COLORI:
• Collettori orizzontali in acciaio al carbonio verniciato ø 38 mm. Il radiatore viene protetto con profili ed angolari in cartone, Consultare tabella colori a pagina 486.
• Corpi radianti verticali in acciaio al carbonio verniciato, e film di polietilene termoretraibile riciclabile. Istruzioni uso e ACCESSORI E RICAMBI:
rettangolari da 50x10 mm. manutenzione a corredo. Per l’elenco completo consultare il capitolo ACCESSORI.
KIT DI FISSAGGIO: VERNICIATURA:
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per A polveri epossipoliestere ecologiche con processo certificato
fissaggio idonei per impiego su pareti compatte o in laterizio DIN 55900-1,-2.
forato, istruzioni di montaggio.
Pressione max: 5 bar Temperatura massima d’esercizio: 110° C
Altezza H [mm] 400 500 600 700 800 1000 1200 1400 1500 Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G
Pot. term. per elemento 28 34,6 41,1 47,5 53,8 66,3 78,6 90,6 96,5 84
a Δt = 50 °C [Watt] L = nr x 56 55
Pot. term. per elemento 14,5 17,9 21,2 24,6 27,8 34,3 40,7 47,0 50,0 1/2" - 1/8" / I 1/2" - 1/8" / I
a Δt = 30 °C [Watt]
Peso a vuoto 0,557 0,666 0,775 0,883 0,992 1,210 1,427 1,645 1,753
per elemento [kg]
Contenuto d'acqua [lt] 0,256 0,292 0,329 0,365 0,401 0,474 0,546 0,619 0,655
Superficie elemento [m ] ² 0,061 0,073 0,085 0,097 0,109 0,133 0,157 0,181 0,193
Esponente n 1,2935 1,2928 1,2922 1,2914 1,2907 1,2894 1,2881 1,2867 1,2860
Interasse I [mm] 342 442 542 642 742 942 1142 1342 1442 H I
(solo per V3-V4)
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
Altezza H [mm] 1600 1700 1800 1900 2000 2100 2200 2300 2500
Pot. term. per elemento 102 108 114 120 126 131 137 142 153 1/2" / I 1/2" / I 110
a Δt = 50 °C [Watt]
Pot. term. per elemento 52,9 56,0 59,2 62,3 65,4 68,1 71,2 73,8 79,6
a Δt = 30 °C [Watt]
Peso a vuoto 1,862 1,971 2,080 2,188 2,297 2,406 2,515 2,623 2,841 Misure valide con valvole Kristal
per elemento [kg]
Contenuto d'acqua [lt] 0,691 0,727 0,764 0,800 0,836 0,872 0,909 0,945 1,017 63
Superficie elemento [m ] ² 0,205 0,217 0,229 0,241 0,253 0,265 0,277 0,289 0,313 77
Esponente n 1,2854 1,2847 1,2840 1,2833 1,2826 1,2820 1,2813 1,2806 1,2792 45 45 30 45 50 77
Interasse I [mm] 1542 1642 1742 1842 1942 2042 2142 2242 2442
(solo per V3-V4) V1÷V6 V9-V10 V11
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)
I=H-58 I=H-58
V1 V2 V3 V4 V5 V6 V9 30 V10 V11 V12 V13
I=L+90 I=L+90 Connessioni monotubo disponibili
I=L-60 I=L-60 I=50 per modelli con elementi ≥ 8
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato
connessioni Specificare sempre in sede di ordine il tipo di
COME ORDINARE I RADIATORI ROSY VERTICALE allacciamento.
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Altezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Rosy verticale Numero elementi Es.: 12 elementi Altezza in cm Esempio: 1500 mm Variante allaccio Esempio: allaccio V1 Codice colore Esempio: R01 - Bianco Valore costante 12 12 elementi (vedi tabella a lato)
Nel caso di un radiatore:
RO50 ROSY VERTICALE
150 altezza 1500 mm (vedi tabella a lato)
V01 allacciamento V1
R01 colore R01 - Bianco (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
R01
A
V01
150
12
AAAA BB
RO50 12 150 V01 R01 A
ACCESSORI CCC DDD EEE A RO50 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Kit 2 appendiabiti Testa termostatica a
termostatizzabile Bianco R01 liquido - bianca
Bianco R01
Attacco Rame Ø 12/14/15
Codice 5991990311161
Prezzo € 106,00
(confezione da 2 pezzi)
Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990310389 Codice 5035270710016
Prezzo € 94,00 Prezzo € 84,00 Prezzo € 142,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
