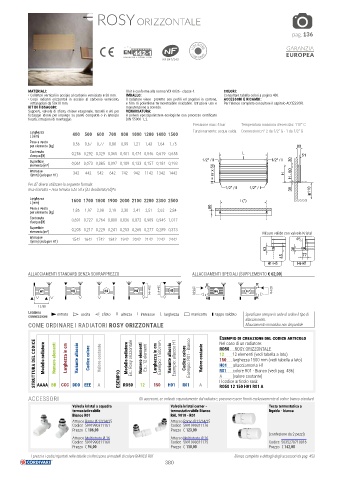

Page 380 - CORDIVARI - CATALISTINO SCALDASALVIETTE

ROSY ORIZZONTALE

pag. 136

VDI 6036 GARANZIA
CONFORME EUROPEA
NF 047/143

MATERIALI: Il kit è conforme alla norma VDI 6036 - classe 4. COLORI:
• Collettori verticali in acciaio al carbonio verniciato ø 38 mm. IMBALLO: Consultare tabella colori a pagina 486.
• Corpi radianti orizzontali in acciaio al carbonio verniciato, Il radiatore viene protetto con profili ed angolari in cartone, ACCESSORI E RICAMBI:
rettangolari da 50x10 mm. e film di polietilene termoretraibile riciclabile. Istruzioni uso e Per l’elenco completo consultare il capitolo ACCESSORI.
KIT DI FISSAGGIO: manutenzione a corredo.
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per VERNICIATURA:
fissaggio idonei per impiego su pareti compatte o in laterizio A polveri epossipoliestere ecologiche con processo certificato
forato, istruzioni di montaggio. DIN 55900-1,-2.
Pressione max: 5 bar Temperatura massima d’esercizio: 110° C
Larghezza 400 500 600 700 800 1000 1200 1400 1500 Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - 1 da 1/2” G
L [mm]
Peso a vuoto 0,56 0,67 0,77 0,88 0,99 1,21 1,43 1,64 1,75
per elemento [kg] 80
Contenuto 0,256 0,292 0,329 0,365 0,401 0,474 0,546 0,619 0,655 L
d'acqua [lt] I 51
Superficie 0,061 0,073 0,085 0,097 0,109 0,133 0,157 0,181 0,193 1/2" / I 1/2" / I 30
elemento [m²]
Interasse 342 442 542 642 742 942 1142 1342 1442
I [mm] (solo per H1) H = nr x 56 H H - 60
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n 1/2" / I 1/2" / I 30 110
Larghezza 1600 1700 1800 1900 2000 2100 2200 2300 2500
L [mm] I (*)
Peso a vuoto 1,86 1,97 2,08 2,19 2,30 2,41 2,51 2,62 2,84 80
per elemento [kg]
Contenuto 0,691 0,727 0,764 0,800 0,836 0,872 0,909 0,945 1,017
d'acqua [lt]
Superficie 0,205 0,217 0,229 0,241 0,253 0,265 0,277 0,289 0,313
elemento [m²] Misure valide con valvole Kristal
Interasse 1542 1642 1742 1842 1942 2042 2142 2242 2442 45
I [mm] (solo per H1)
63 30
45 77
H1÷H5 H6-H7
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

30
I=H+90 I=H+90 H5
30
H3
H4
H2
H1 I=H-60 H6 H7 I=H-60
30
30
I=L-58
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI ROSY ORIZZONTALE Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Larghezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Rosy orizzontale Numero elementi Es.: 12 elementi Larghezza in cm Esempio: 1500 mm Variante allaccio Esempio: allaccio H1 Codice colore Esempio: R01 - Bianco Valore costante 12 12 elementi (vedi tabella a lato)
Nel caso di un radiatore:
RO50 ROSY ORIZZONTALE
150 larghezza 1500 mm (vedi tabella a lato)
H01 allacciamento H1
R01 colore R01 - Bianco (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
H01
12
150
A
AAAA BB
R01
RO50 12 150 H01 R01 A
ACCESSORI CCC DDD EEE A RO50 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Valvola kristal corner - Testa termostatica a
termostatizzabile termostatizzabile Bianco liquido - bianca
Bianco R01 RAL 9010 - R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990311161 Codice 5991990311176
Prezzo € 106,00 Prezzo € 123,00
(confezione da 2 pezzi)
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990311175 Codice 5035270710016
Prezzo € 94,00 Prezzo € 110,00 Prezzo € 142,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
380
