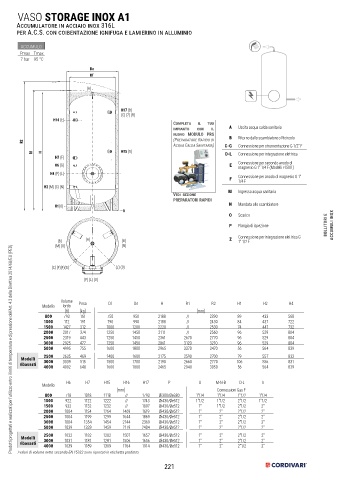

Page 221 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

VASO STORAGE INOX A1
Accumulatore in acciaio inox 316L
per A.C.S. con coibentazione ignifuga e lamierino in alluminio

ACCUMULO
Pmax Tmax
7 bar 95 °C
De
Df

(A)

H17 (B)
(C) (Z) (B)
H16 (E)
Completa il tuo
impianto con il A Uscita acqua calda sanitaria
nuovo MODULO PRS
(Preparatore Rapido di B Ritorno dallo scambiatore o Ricircolo
R2
Acqua Calda Sanitaria) C-G Connessione per strumentazione G 1/2” F
R1 H H15 (D) D-L Connessione per integrazione elettrica
H7 (F)
H6 (G) E Connessione per secondo anodo di
magnesio G 1” 1/4 F (Modelli >1500 )
H4 (P) (L)
F Connessione per anodo di magnesio G 1”
1/4 F
H2 (M) (C) (N)
Vedi sezione M Ingresso acqua sanitaria
PREPARATORI RAPIDI
H1(O) N Mandata allo scambiatore
0
O Scarico
P Flangia di ispezione BOLLITORI E ACCUMULI INOX

(B) (A) (B) Z Connessione per integrazione elettrica G
1” 1/2 F
(M) (O) (N)
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)

(C) (E)(F)(G) (Z) (D)

(P) (L) (O)

Volume
Modello lordo Peso Df De H R1 R2 H1 H2 H4
[lt] [kg] [mm]
800 793 161 750 950 2188 // 2390 89 433 568
1000 112 191 790 990 2188 // 2430 84 437 722
1500 1427 312 1000 1200 2228 // 2530 74 447 732
2000 2017 374 1250 1450 2111 // 2560 96 529 804
2500 2319 443 1250 1450 2361 2670 2770 96 529 804
3000 2925 477 1250 1450 2861 3120 3210 96 529 804
5000 4995 755 1600 1800 2965 3370 3470 56 564 839
2500 2635 469 1400 1600 2175 2590 2700 79 557 832
Modelli
1700
515
ribassati 3000 3039 648 1500 1800 2190 2660 2770 106 556 831
2940
56
564
839
2465
1600
3050
4000
4002
H6 H7 H15 H16 H17 P O M-N-B D-L A
Modello
[mm] Connessioni Gas F
800 718 1018 1118 // 1793 Øi300/Øe380 1"1/4 1"1/4 1"1/2 1"1/4
1000 922 1122 1222 // 1743 Øi430/Øe512 1"1/2 1"1/2 2"1/2 1"1/2
1500 932 1132 1232 // 1807 Øi430/Øe512 1" 1"1/2 2"1/2 2"
2000 1004 1154 1264 1469 1619 Øi430/Øe512 1" 2" 2"1/2 2"
2500 1004 1199 1299 1644 1869 Øi430/Øe512 1" 2" 2"1/2 2"
3000 1004 1354 1454 2144 2369 Øi430/Øe512 1" 2" 2"1/2 2"
5000 1039 1339 1459 2179 2404 Øi430/Øe512 1" 2" 2"1/2 2"
Modelli 2500 1032 1182 1282 1507 1657 Øi430/Øe512 1" 2" 2"1/2 2"
ribassati 3000 1031 1181 1281 1506 1656 Øi430/Øe512 1" 2" 2"1/2 2"
4000 1039 1189 1309 1764 1914 Øi430/Øe512 1" 2" 2"1/2 2"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
221
