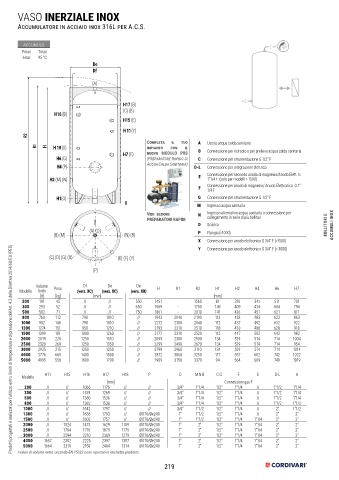

Page 219 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

VASO INERZIALE INOX

Accumulatore in acciaio inox 316L per A.C.S.

ACCUMULO
Pmax Tmax
6 bar 95 °C
De
Df

(A)

H17 (B)
(C) (B)
H16 (D)
H15 (E)
H 11(Y)
R2
Completa il tuo A Uscita acqua calda sanitaria
R1 H H 18(X) impianto con il B Connessione per ricircolo o per prelievo acqua calda sanitaria
H7 (F) nuovo MODULO PRS
H6(G) (Preparatore Rapido di C Connessione per strumentazione G 1/2” F
H4 (P) Acqua Calda Sanitaria) D-L Connessione per integrazione elettrica
E Connessione per secondo anodo di magnesio/Anodo Elett. G
H2 (M) (N) 1”1/4 F (solo per modelli > 1500)
F Connessione per anodo di magnesio/ Anodo Elettronico G 1”
1/4 F
H1(O) G Connessione per strumentazione G 1/2” F
0 M Ingresso acqua sanitaria
Vedi sezione N Ingresso alternativo acqua sanitaria o connessione per
PREPARATORI RAPIDI collegamento in serie di più bollitori
O Scarico BOLLITORI E ACCUMULI INOX
(A) (O) P Flangia (>1000)
(B) (M) (N) (B)
X Connessione per anodo elettronico G 3/4” F (>1500)
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
Y Connessione per anodo elettronico G 3/4” F (> 3000)
(C) (D) (G) (X) (E) (F) (Y)
(P)

Volume Peso Df De De H R1 R2 H1 H2 H4 H6 H7
Modello lordo (vers. XC) (vers. XC) (vers. XB)
[lt] [kg] [mm] [mm]
200 191 45 // // 550 1451 - 1560 81 316 341 511 701
300 293 52 // // 650 1569 - 1700 149 409 434 604 794
500 502 71 // // 750 1861 - 2010 141 426 451 621 811
800 760 112 790 1010 // 1943 2040 2190 113 428 483 623 863
1000 902 148 790 1010 // 2212 2300 2440 112 437 492 632 922
1300 1274 151 950 1210 // 2193 2310 2510 118 433 488 628 918
1500 1399 181 1000 1260 // 2177 2310 2520 112 447 502 642 982
2000 2019 220 1250 1510 // 2099 2300 2590 134 529 574 714 1004
2500 2320 269 1250 1350 // 2299 2490 2670 134 529 574 714 954
3000 2925 315 1250 1350 // 2799 2960 3110 134 529 574 714 1014
4000 3776 665 1400 1500 // 2872 3060 3250 117 557 602 742 1022
5000 4995 558 1600 1700 // 2909 3150 3370 94 564 609 749 1019

H11 H15 H16 H17 H18 P O M N B C G F E D-L A
Modello
[mm] Connessioni gas F
200 // // 1066 1176 // // 3/4" 1"1/4 1/2" 1"1/4 // 1"1/2 1"1/4
300 // // 1159 1269 // // 3/4" 1"1/4 1/2" 1"1/4 // 1"1/2 1"1/4
500 // // 1380 1536 // // 3/4" 1"1/4 1/2" 1"1/4 // 1"1/2 1"1/4
800 // // 1382 1538 // // 3/4" 1"1/4 1/2" 1"1/4 // 1"1/2 1"1/2
1000 // // 1642 1797 // // 3/4" 1"1/2 1/2" 1"1/4 // 2" 1"1/2
1300 // // 1638 1793 // Øi170/Øe240 1" 1"1/2 1/2" 1"1/4 // 2" 2"
1500 // // 1602 1757 // Øi170/Øe240 1" 1"1/2 1/2" 1"1/4 1"1/4 2" 2"
2000 // 1524 1473 1629 1159 Øi170/Øe240 1" 2" 1/2" 1"1/4 1"1/4 2" 2"
2500 // 1794 1710 1879 1179 Øi170/Øe240 1" 2" 1/2" 1"1/4 1"1/4 2" 2"
3000 // 2294 2210 2369 1279 Øi170/Øe240 1" 2" 1/2" 1"1/4 1"1/4 2" 2"
4000 1657 2302 2225 2397 1307 Øi170/Øe240 1" 2" 1/2" 1"1/4 1"1/4 2" 2"
5000 1664 2319 2159 2404 1314 Øi170/Øe240 1" 2" 1/2" 1"1/4 1"1/4 2" 2"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

219
