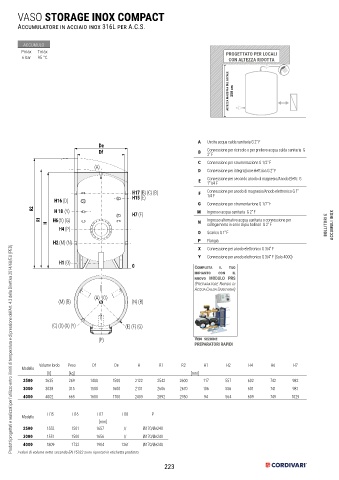

Page 223 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

VASO STORAGE INOX COMPACT

Accumulatore in acciaio inox 316L per A.C.S.

ACCUMULO
Pmax Tmax PROGETTATO PER LOCALI
6 bar 95 °C CON ALTEZZA RIDOTTA

ALTEZZA MASSIMA DEL LOCALE 250 cm

A Uscita acqua calda sanitaria G 2” F
De
Df B Connessione per ricircolo o per prelievo acqua calda sanitaria G
2” F
C Connessione per strumentazione G 1/2” F
(A)
D Connessione per integrazione elettrica G 2” F
E Connessione per secondo anodo di magnesio/Anodo Elettr. G
1”1/4 F
H17 (B) (C) (B) F Connessione per anodo di magnesio/Anodo elettronico G 1”
1/4 F
H16 (D) H15 (E)
G Connessione per strumentazione G 1/2” F
R2 H 18 (Y) H7 (F) M Ingresso acqua sanitaria G 2” F

R1 H6 (X) (G) N Ingresso alternativo acqua sanitaria o connessione per
H collegamento in serie di più bollitori G 2” F BOLLITORI E ACCUMULI INOX
H4 (P)
O Scarico G 1” F
H2 (M) (N) P Flangia
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
X Connessione per anodo elettronico G 3/4” F
Y Connessione per anodo elettronico G 3/4” F (Solo 4000)
H1 (O)
0 Completa il tuo
impianto con il
nuovo MODULO PRS
(Preparatore Rapido di
Acqua Calda Sanitaria)
(A) (O)
(M) (B) (N) (B)

(C) (D) (X) (Y) (E) (F) (G)

(P) Vedi sezione
PREPARATORI RAPIDI

Volume lordo Peso Df De H R1 R2 H1 H2 H4 H6 H7
Modello
[lt] [kg] [mm]
2500 2635 269 1400 1500 2122 2542 2600 117 557 602 742 982
3000 3038 315 1500 1600 2131 2606 2670 106 556 601 741 981
4000 4002 665 1600 1700 2409 2892 2950 94 564 609 749 1029

Modello H15 H16 H17 H18 P
[mm]
2500 1552 1501 1657 // Øi170/Øe240
3000 1551 1500 1656 // Øi170/Øe240
4000 1809 1732 1904 1261 Øi170/Øe240
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

223
