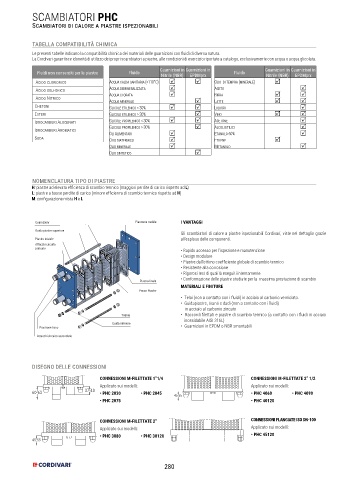

Page 280 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

SCAMBIATORI PHC
Scambiatori di calore a piastre ispezionabili

TABELLA COMPATIBILITÀ CHIMICA
Le presenti tabelle indicano la compatibilità chimica dei materiali delle guarnizioni con fluidi di diversa natura.
La Cordivari garantisce idoneità di utilizzo dei propri scambiatori a piastre, alle condizioni di esercizio riportate a catalogo, esclusivamente con acqua o acqua glicolata.

Guarnizioni in Guarnizioni in Guarnizioni in Guarnizioni in
Fluidi non consentiti per le piastre Fluido Fluido
Nitrile (NBR) EPDMprx Nitrile (NBR) EPDMprx
Acido cloridrico Acqua calda sanitaria (<110°C)   Olio di tempra (minerale) 
Acido solforico Acqua demineralizzata  Aceto 
Acido Nitrico Acqua clorata   Birra  


Latte
Acqua minerale
Chetoni Glicole etilenico < 30%   Liquori 
Esteri Glicole etilenico > 30%  Vino  
Idrocarburi Alogenati Glicole propilenico < 30%   Acetone 
Idrocarburi Aromatici Glicole propilenico > 30%   Alcoli etilici 

Oli Alimentari
Etanolo 60%
Soda Olio diatermico  Etilene 
Olio minerale  Metanolo 
Olio sintetico 

NOMENCLATURA TIPO DI PIASTRE
H: piastre ad elevata efficienza di scambio termico (maggiori perdite di carico rispetto ad L)
L: piastre a basse perdite di carico (minore efficienza di scambio termico rispetto ad H)
M: configurazione mista H e L

Guarnizioni Piastrone mobile I VANTAGGI
Guida piastre superiore
Gli scambiatori di calore a piastre ispezionabili Cordivari, viste nel dettaglio grazie
Piastra iniziale all’esploso delle componenti.
Attacchi circuito
primario
• Rapido accesso per l’ispezione e manutenzione
• Design modulare
• Piastre dall’ottimo coefficiente globale di scambio termico
• Resistente alla corrosione
• Rigorosi test di qualità eseguiti internamente
• Conformazione delle piastre studiate per la massima prestazione di scambio
Piastra finale
MATERIALI E FINITURE
Pacco Piastre
• Telai (non a contatto con i fluidi) in acciaio al carbonio verniciato.
• Guidapiastre, tiranti e dadi (non a contatto con i fluidi)
in acciaio al carbonio zincato
Tirante • Raccordi filettati e piastre di scambio termico (a contatto con i fluidi in acciaio
inossidabile AISI 316L)
Guida inferiore
Piastrone fisso • Guarnizioni in EPDM o NBR smontabili
Attacchi circuito secondario

DISEGNO DELLE CONNESSIONI
CONNESSIONI M-FILETTATE 1”1/4 CONNESSIONI M-FILETTATE 2” 1/2
Applicato sui modelli: Applicato sui modelli:
60-63 37-40 • PHC 2030 • PHC 2045 • PHC 4060 • PHC 4090
45-55
• PHC 2075 • PHC 40120

CONNESSIONI M-FILETTATE 2” CONNESSIONI FLANGIATE ISO DN-100
Applicato sui modelli: Applicato sui modelli:
• PHC 3080 • PHC 30120 • PHC 45120
45-55
