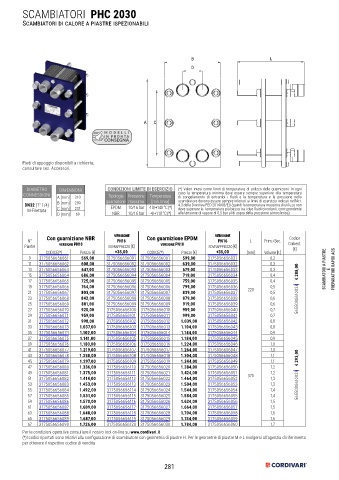

Page 281 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

SCAMBIATORI PHC 2030

Scambiatori di calore a piastre ispezionabili

BB LL L
B
DD
D

A AA C
CC
MODELLI
IN PR ONT A
CONSEGNA

Piedi di appoggio disponibili a richiesta;
consultare sez. Accessori.

DIAMETRO DIMENSIONI CONDIZIONI LIMITE DI ESERCIZIO (*) Valori intesi come limiti di temperatura di utilizzo delle guarnizioni. In ogni
CONNESSIONI A [mm] 310 Tipologia Pressione Temperatura caso la temperatura minima deve essere sempre superiore alla temperatura
di congelamento di entrambi i fluidi e la temperatura e la pressione nello
[min./max]
4.3 della Direttiva PED 2014/68/EU (quindi la temperatura massima di utilizzo non
DN32 (1’’ 1/4) B [mm] 200 guarnizione massima -10/+140 °C (*) scambiatore devono essere sempre inferiori ai limiti di esercizio indicati nell’Art.
EPDM
10/16 bar
M-Filettata C [mm] 231 deve superare la temperatura più bassa tra i due fluidi circolanti, corrispondente
D [mm] 69 NBR 10/16 bar -4/+110 °C (*) alla tensione di vapore di 0,5 bar al di sopra della pressione atmosferica).
Con guarnizione NBR versione Con guarnizione EPDM versione Codice
N° PN16 PN16 L Prim.=Sec.
Piastre versione PN10 sovrapprezzo [€] versione PN10 sovrapprezzo [€] Coibent.
[€]
CODICE(*) Prezzo [€] +35,00 CODICE(*) Prezzo [€] +35,00 [mm] Volume [lt ]
9 3175056656061 569,00 3175056656091 3175056656001 599,00 3175056656031 0,2
11 3175056656062 608,00 3175056656092 3175056656002 639,00 3175056656032 0,3
13 3175056656063 647,00 3175056656093 3175056656003 679,00 3175056656033 0,3 SCAMBIATORI A PIASTRE E PREPARATORI RAPIDI ACS
15 3175056656064 686,00 3175056656094 3175056656004 719,00 3175056656034 0,4
17 3175056656065 725,00 3175056656095 3175056656005 759,00 3175056656035 0,4
19 3175056656066 764,00 3175056656096 3175056656006 799,00 3175056656036 220 0,5 5655000610028 € 288,00
21 3175056656067 803,00 3175056656097 3175056656007 839,00 3175056656037 0,5
23 3175056656068 842,00 3175056656098 3175056656008 879,00 3175056656038 0,6
25 3175056656069 881,00 3175056656099 3175056656009 919,00 3175056656039 0,6
27 3175056656070 920,00 3175056656100 3175056656010 959,00 3175056656040 0,7
29 3175056656071 959,00 3175056656101 3175056656011 999,00 3175056656041 0,7
31 3175056656072 998,00 3175056656102 3175056656012 1.039,00 3175056656042 0,8
33 3175056656073 1.037,00 3175056656103 3175056656013 1.104,00 3175056656043 0,8
35 3175056656074 1.102,00 3175056656104 3175056656014 1.144,00 3175056656044 0,9
37 3175056656075 1.141,00 3175056656105 3175056656015 1.184,00 3175056656045 0,9
39 3175056656076 1.180,00 3175056656106 3175056656016 1.224,00 3175056656046 1,0
41 3175056656077 1.219,00 3175056656107 3175056656017 1.264,00 3175056656047 1,0
43 3175056656078 1.258,00 3175056656108 3175056656018 1.304,00 3175056656048 1,1
45 3175056656079 1.297,00 3175056656109 3175056656019 1.344,00 3175056656049 1,1
47 3175056656080 1.336,00 3175056656110 3175056656020 1.384,00 3175056656050 1,2
49 3175056656081 1.375,00 3175056656111 3175056656021 1.424,00 3175056656051 370 1,2 5655000610029 € 293,00
51 3175056656082 1.414,00 3175056656112 3175056656022 1.464,00 3175056656052 1,3
53 3175056656083 1.453,00 3175056656113 3175056656023 1.504,00 3175056656053 1,3
55 3175056656084 1.492,00 3175056656114 3175056656024 1.544,00 3175056656054 1,4
57 3175056656085 1.531,00 3175056656115 3175056656025 1.584,00 3175056656055 1,4
59 3175056656086 1.570,00 3175056656116 3175056656026 1.624,00 3175056656056 1,5
61 3175056656087 1.609,00 3175056656117 3175056656027 1.664,00 3175056656057 1,5
63 3175056656088 1.648,00 3175056656118 3175056656028 1.704,00 3175056656058 1,6
65 3175056656089 1.687,00 3175056656119 3175056656029 1.744,00 3175056656059 1,6
67 3175056656090 1.726,00 3175056656120 3175056656030 1.784,00 3175056656060 1,7
Per le condizioni operative consultare il nostro tool on-line su www.cordivari.it
(*)I codici riportati sono relativi alla configurazione di scambiatore con geometria di piastre H. Per le geometrie di piastre M e L rivolgersi all’agenzia di riferimento
per ottenere il rispettivo codice di vendita

281
