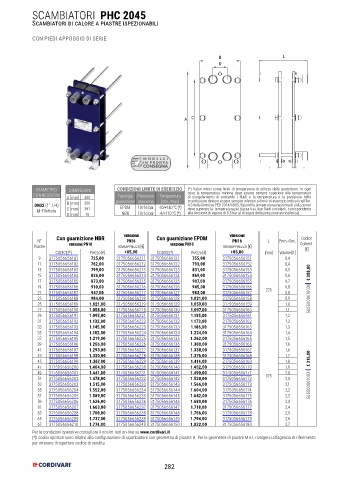

Page 282 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

SCAMBIATORI PHC 2045
Scambiatori di calore a piastre ispezionabili

CON PIEDI APPOGGIO DI SERIE

B B B L L L
D D D

A A A C C C

MODELLI
IN PR ONT A
CONSEGNA

DIAMETRO DIMENSIONI CONDIZIONI LIMITE DI ESERCIZIO (*) Valori intesi come limiti di temperatura di utilizzo delle guarnizioni. In ogni
CONNESSIONI A [mm] 480 Tipologia Pressione Temperatura caso la temperatura minima deve essere sempre superiore alla temperatura
di congelamento di entrambi i fluidi e la temperatura e la pressione nello
[min./max]
4.3 della Direttiva PED 2014/68/EU (quindi la temperatura massima di utilizzo non
DN32 (1’’ 1/4) B [mm] 200 guarnizione massima -10/+140 °C (*) scambiatore devono essere sempre inferiori ai limiti di esercizio indicati nell’Art.
EPDM
10/16 bar
M-Filettata C [mm] 381 deve superare la temperatura più bassa tra i due fluidi circolanti, corrispondente
D [mm] 70 NBR 10/16 bar -4/+110 °C (*) alla tensione di vapore di 0,5 bar al di sopra della pressione atmosferica).
Con guarnizione NBR versione Con guarnizione EPDM versione Codice
N° PN16 PN16 L Prim.=Sec.
Piastre versione PN10 sovrapprezzo [€] versione PN10 sovrapprezzo [€] Coibent.
[€]
CODICE(*) Prezzo [€] +85,00 CODICE(*) Prezzo [€] +85,00 [mm] Volume [lt ]
9 3175056656181 725,00 3175056656211 3175056656121 755,00 3175056656151 0,4
11 3175056656182 762,00 3175056656212 3175056656122 793,00 3175056656152 0,4
13 3175056656183 799,00 3175056656213 3175056656123 831,00 3175056656153 0,5
15 3175056656184 836,00 3175056656214 3175056656124 869,00 3175056656154 0,6
17 3175056656185 873,00 3175056656215 3175056656125 907,00 3175056656155 0,7
19 3175056656186 910,00 3175056656216 3175056656126 945,00 3175056656156 225 0,8
21 3175056656187 947,00 3175056656217 3175056656127 983,00 3175056656157 0,8 5655000610030 € 308,00
23 3175056656188 984,00 3175056656218 3175056656128 1.021,00 3175056656158 0,9
25 3175056656189 1.021,00 3175056656219 3175056656129 1.059,00 3175056656159 1,0
27 3175056656190 1.058,00 3175056656220 3175056656130 1.097,00 3175056656160 1,1
29 3175056656191 1.095,00 3175056656221 3175056656131 1.135,00 3175056656161 1,2
31 3175056656192 1.132,00 3175056656222 3175056656132 1.173,00 3175056656162 1,2
33 3175056656193 1.145,00 3175056656223 3175056656133 1.186,00 3175056656163 1,3
35 3175056656194 1.182,00 3175056656224 3175056656134 1.224,00 3175056656164 1,4
37 3175056656195 1.219,00 3175056656225 3175056656135 1.262,00 3175056656165 1,5
39 3175056656196 1.256,00 3175056656226 3175056656136 1.300,00 3175056656166 1,6
41 3175056656197 1.293,00 3175056656227 3175056656137 1.338,00 3175056656167 1,6
43 3175056656198 1.330,00 3175056656228 3175056656138 1.376,00 3175056656168 1,7
45 3175056656199 1.367,00 3175056656229 3175056656139 1.414,00 3175056656169 1,8
47 3175056656200 1.404,00 3175056656230 3175056656140 1.452,00 3175056656170 1,9
49 3175056656201 1.441,00 3175056656231 3175056656141 1.490,00 3175056656171 375 2,0 5655000610031 € 315,00
51 3175056656202 1.478,00 3175056656232 3175056656142 1.528,00 3175056656172 2,0
53 3175056656203 1.515,00 3175056656233 3175056656143 1.566,00 3175056656173 2,1
55 3175056656204 1.552,00 3175056656234 3175056656144 1.604,00 3175056656174 2,2
57 3175056656205 1.589,00 3175056656235 3175056656145 1.642,00 3175056656175 2,3
59 3175056656206 1.626,00 3175056656236 3175056656146 1.680,00 3175056656176 2,4
61 3175056656207 1.663,00 3175056656237 3175056656147 1.718,00 3175056656177 2,4
63 3175056656208 1.700,00 3175056656238 3175056656148 1.756,00 3175056656178 2,5
65 3175056656209 1.737,00 3175056656239 3175056656149 1.794,00 3175056656179 2,6
67 3175056656210 1.774,00 3175056656240 3175056656150 1.832,00 3175056656180 2,7
Per le condizioni operative consultare il nostro tool on-line su www.cordivari.it
(*)I codici riportati sono relativi alla configurazione di scambiatore con geometria di piastre H. Per le geometrie di piastre M e L rivolgersi all’agenzia di riferimento
per ottenere il rispettivo codice di vendita

282
