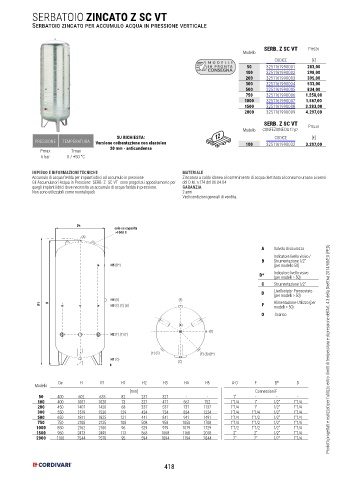

Page 418 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI
P. 418
SERBATOIO ZINCATO Z SC VT
Serbatoio zincato per accumulo acqua in pressione verticale
SERB. Z SC VT Prezzo
Modello
CODICE [€]
MODELLI
IN PR ONT A 50 3251161990001 283,00
CONSEGNA 100 3251161990002 298,00
200 3251161990003 395,00
300 3251161990004 533,00
500 3251161990005 834,00
750 3251161990006 1.258,00
1000 3251161990007 1.567,00
1500 3251161990008 3.283,00
2000 3251161990009 4.297,00
SERB. Z SC VT Prezzo
Modello CONFEZIONE DA 12 pz.
SU RICHIESTA: 12 CODICE [€]
PRESSIONE TEMPERATURA Versione coibentazione con elastolen 100 3251161990032 3.207,00
20 mm - anticondensa
Pmax Tmax
6 bar 0 / +50 °C
IMPIEGO E INFORMAZIONI TECNICHE MATERIALE
Accumulo di acqua fredda per impianti idrici ad accumulo in pressione Zincatura a caldo idonea al contenimento di acqua destinata al consumo umano ai sensi
Gli Accumulatori Acqua in Pressione SERB. Z SC VT sono progettati appositamente per del D.M. n.174 del 06.04.04
quegli impianti idrici dove necessita un accumulo di acqua fredda in pressione. GARANZIA
Non sono utilizzabili come montaliquidi. 2 anni
Vedi condizioni generali di vendita.
De
solo su capacita
>1000 lt
(A)
A Valvola di sicurezza
Indicatore livello visivo /
B Strumentazione 1/2”
H5 (B*) (per modello 50)
B* Indicatore livello visivo
(per modelli > 50)
C Strumentazione 1/2”
D Livellostato- Pressostato
(per modelli > 50)
H4 (D) (F)
R1 H H3 (C) (C) (B) F Alimentazione-Utilizzo (per
modelli > 50)
O Scarico
(A)
(D)
H2 (F) (F) (F)
(F) (C) (F) (B) (B*) Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H1 (O) (C)
0
De H R1 H1 H2 H3 H4 H5 A-O F B* D
Modello
[mm] Connessioni F
50 400 602 635 82 237 327 - - 1” - - -
100 400 1007 1020 73 327 477 567 752 1”1/4 1” 1/2” 1”1/4
200 450 1407 1420 68 337 537 737 1137 1”1/4 1” 1/2” 1”1/4
300 550 1519 1530 129 424 724 824 1224 1”1/4 1”1/4 1/2” 1”1/4
500 650 1811 1825 121 441 841 941 1491 1”1/4 1”1/2 1/2” 1”1/4
750 750 2108 2125 108 508 958 1058 1708 1”1/4 1”1/2 1/2” 1”1/4
1000 850 2162 2180 96 529 979 1079 1729 1”1/2 1”1/2 1/2” 1”1/4
1500 950 2473 2495 113 568 1068 1168 2018 2” 2” 1/2” 1”1/4
2000 1100 2544 2570 95 594 1094 1194 2044 2” 2” 1/2” 1”1/4
418
