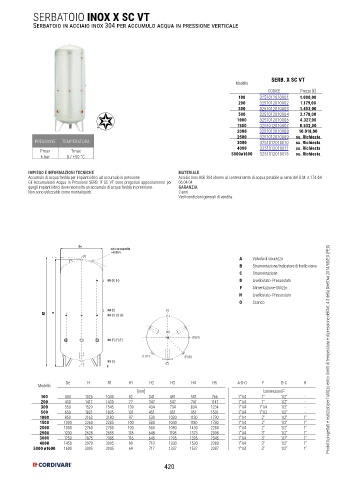

Page 420 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI
P. 420
SERBATOIO INOX X SC VT
Serbatoio in acciaio inox 304 per accumulo acqua in pressione verticale
SERB. X SC VT
Modello
CODICE Prezzo [€]
100 3251012010001 1.000,00
200 3251012010002 1.179,00
300 3251012010003 1.453,00
500 3251012010004 2.178,00
1000 3251012010006 4.327,00
1500 3251012010007 8.532,00
2000 3251012010008 10.018,00
2500 3251012010009 su. Richiesta
PRESSIONE TEMPERATURA 3000 3251012010010 su. Richiesta
4000 3251012010011 su. Richiesta
Pmax Tmax 5000ø1600 3251012010013 su. Richiesta
6 bar 0 / +50 °C
IMPIEGO E INFORMAZIONI TECNICHE MATERIALE
Accumulo di acqua fredda per impianti idrici ad accumulo in pressione Acciaio Inox AISI 304 idoneo al contenimento di acqua potabile ai sensi del D.M. n.174 del
Gli Accumulatori Acqua in Pressione SERB. X SC VT sono progettati appositamente per 06.04.04
quegli impianti idrici dove necessita un accumulo di acqua fredda in pressione. GARANZIA
Non sono utilizzabili come montaliquidi. 2 anni
Vedi condizioni generali di vendita.
De
solo su capacita
>1000 lt
(A)
A Valvola di sicurezza
B Strumentazione/Indicatore di livello visivo
C Strumentazione
H5 (B) (H) D Livellostato- Pressostato
F Alimentazione-Utilizzo
H Livellostato- Pressostato
O Scarico
H4 (D) (F)
R1 H H3 (C) (C) (B)
(A)
(D)(H)
H2 (F) (F) (F)
(F) (C) (F) (B) Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H1 (O) (C)
0
De H R1 H1 H2 H3 H4 H5 A-D-O F B-C H
Modello
[mm] Connessioni F
100 400 1026 1040 82 341 491 581 766 1”1/4 1” 1/2” -
200 450 1417 1430 77 347 547 747 1147 1”1/4 1” 1/2” -
300 550 1529 1545 139 434 734 834 1234 1”1/4 1”1/4 1/2” -
500 650 1821 1835 131 451 851 951 1501 1”1/4 1”1/2 1/2” -
1000 850 2163 2180 97 530 1030 1130 1730 1”1/4 2" 1/2” 1"
1500 1000 2260 2285 100 580 1040 1180 1780 1”1/4 2" 1/2” 1"
2000 1000 2760 2780 100 580 1080 1430 2280 1”1/4 2" 1/2” 1"
2500 1200 2628 2655 118 648 1198 1373 2098 1”1/4 3" 1/2” 1"
3000 1250 2875 2905 116 645 1295 1395 2345 1”1/4 3" 1/2” 1"
4000 1450 2970 3005 90 710 1330 1530 2380 1”1/4 3" 1/2” 1"
5000 ø1600 1600 3005 3045 69 717 1337 1537 2387 1”1/4 3" 1/2” 1"
420
