P. 421

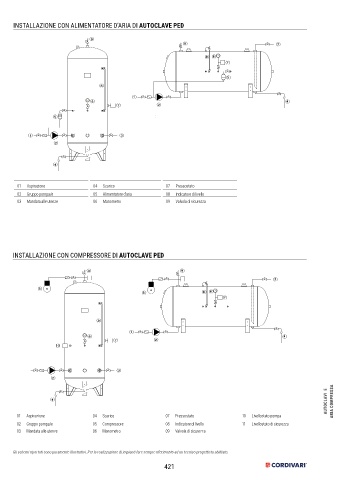

INSTALLAZIONE CON ALIMENTATORE D’ARIA DI AUTOCLAVE PED
01 Aspirazione 04 Scarico 07 Pressostato
02 Gruppo pompa/e 05 Alimentatore d’aria 08 Indicatore di livello
03 Mandata alle utenze 06 Manometro 09 Valvola di sicurezza
INSTALLAZIONE CON COMPRESSORE DI AUTOCLAVE PED
10
10
AUTOCLAVI E ARIA COMPRESSA
01 Aspirazione 04 Scarico 07 Pressostato 10 Livellostato pompa
02 Gruppo pompa/e 05 Compressore 08 Indicatore di livello 11 Livellostato di sicurezza
03 Mandata alle utenze 06 Manometro 09 Valvola di sicurezza
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
