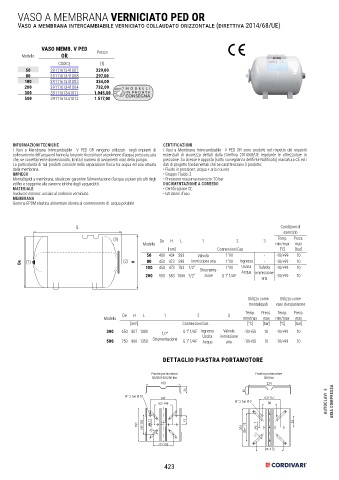

Page 423 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

VASO A MEMBRANA VERNICIATO PED OR
Vaso a membrana intercambiabile verniciato collaudato orizzontale (direttiva 2014/68/UE)

VASO MEMB. V PED
Modello OR Prezzo
CODICE [€]
50 3911161341007 229,00
80 3911161341008 297,00
100 3911161341003 334,00
200 3911161341004 732,00 MODELLI
300 3911161341011 1.045,00 IN PR ONT A
CONSEGNA
500 3911161341012 1.517,00

INFORMAZIONI TECNICHE CERTIFICAZIONI
I Vasi a Membrana Intercambiabile V PED OR vengono utilizzati negli impianti di I Vasi a Membrana Intercambiabile V PED OR sono prodotti nel rispetto dei requisiti
sollevamento dell’acqua ed hanno la funzione di costituire un polmone d’acqua pressurizzata essenziali di sicurezza dettati dalla Direttiva 2014/68/UE regolante le attrezzature in
che, se correttamente dimensionato, limita il numero di avviamenti orari della pompa. pressione. Su di esse è apposta (sotto sorveglianza dell’Ente Notificato) marcatura CE ed i
La particolarità di tali prodotti consiste nella separazione fisica tra acqua ed aria attuata dati di progetto fondamentali che ne caratterizzano il prodotto:
dalla membrana. • Fluido in pressione: acqua + aria o azoto
IMPIEGO • Gruppo Fluido: 2
Montaliquidi a membrana, ideale per garantire l’alimentazione d’acqua ai piani più alti degli • Pressione massima esercizio: 10 bar
edifici e sopperire alle carenze idriche degli acquedotti. DOCUMENTAZIONE A CORREDO
MATERIALE • Certificazione CE
Involucro esterno: acciaio al carbonio verniciato. • Istruzioni d’uso
MEMBRANA
Gomma EPDM elastica alimentare idonea al contenimento di acqua potabile
Piastra portamotore Piastra portamotore
50/80/100/200 litri 300 litri
183 234
L Condizioni di
36 40 esercizio
(3) De N° 2 fori Ø 10 L 142 1 2 3 Temp. Press. 63÷157
H
min/max
Modello 62÷146 N° 2 fori Ø 9 max 80
[mm] Connessioni Gas [°C] [bar]
50 400 424 583 Valvola 1” M - -10/+99 10
De (1) (2) H 80 450 473 598 10 immissione aria 49 1” M Ingresso - -10/+99 11 10 65
68÷135
180
88÷175
100 450 473 783 1/2” Strumenta- 1” M Uscita Valvola -10/+99 10
205
10 Acqua immissione
200 550 583 1066 1/2” zione G 1” 1/4 F aria -10/+99 11 10
72÷135
84÷172
Utilizzo come Utilizzo come
montaliquidi vaso di espansione
De H L 1 2 3 Temp. Press. Temp. Press.
Modello min/max max min/max max
[mm] Connessioni Gas [°C] [bar] [°C] [bar]
Valvola
300 650 807 1080 1/2” G 1” 1/4 F Ingresso immissione -10/+50 10 -10/+99 10
Uscita
500 750 900 1350 Strumentazione G 1” 1/4 F Acqua aria -10/+50 10 -10/+99 10
DETTAGLIO PIASTRA PORTAMOTORE

Piastra portamotore Piastra portamotore
50/80/100/200 litri 300 litri
L 183 234
36 40
(3) N° 2 fori Ø 10 142 63÷157
62÷146 N° 2 fori Ø 9 80 AUTOCLAVI E ARIA COMPRESSA

De (1) (2) H 10 49 11 65
180 68÷135 205 88÷175
10
11
72÷135
84÷172

423
