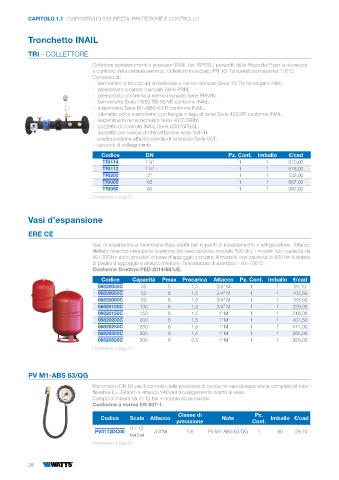

Page 30 - WATTS - CATALISTINO 2025

CAPITOLO 1.1 DISPOSITIVI DI SICUREZZA, PROTEZIONE E CONTROLLO

Tronchetto INAIL

TRI - COLLETTORE

Collettore portastrumenti e accessori INAIL (ex-ISPESL) prescritti dalla Raccolta R per la sicurezza
e controllo della centrale termica. Collettore in acciaio. PN 10. Temperatura massima 110°C.
Completo di:
- termostato di blocco ad immersione e riarmo manuale Serie TS TU omologato INAIL;
- pressostato a riarmo manuale Serie PRM;
- pressostato di minima a riarmo manuale Serie PRMIN;
- termometro Serie DN80 TB-80/VE conforme INAIL;
- manometro Serie M1-ABS 63/R conforme INAIL;
- rubinetto porta manometro con flangia in lega di rame Serie 403/RF conforme INAIL;
- serpentina in rame nichelato Serie 407D/SRN;
- pozzetto di controllo INAIL Serie G50/ISPESL;
- pozzetto per valvola d’intercettazione serie NVF/N
- predisposizione attacco valvola di sicurezza Serie VST;
- raccordi di collegamento.
Codice DN Pz. Conf. Imballo €/cad
TRI114 1 ¼” 1 1 610,00
TRI112 1 ½” 1 1 678,00
TRI200 2” 1 1 733,00
TRI065 65 1 1 867,00
TRI080 80 1 1 947,00
Dimensioni a pag.35

Vasi d’espansione

ERE CE

Vasi di espansione a membrana fissa adatti per impianti di riscaldamento e refrigerazione. Attacco
filettato maschio nella parte superiore del vaso (escluso modello 500 litri). I modelli con capacità da
80÷300 litri sono provvisti di base d’appoggio circolare. Il modello con capacità di 500 litri è dotato
di piedini d’appoggio e attacco inferiore. Temperatura di esercizio: -10÷100°C.
Conforme Direttiva PED 2014/68/UE.
Codice Capacità Pmax Precarica Attacco Pz. Conf. Imballo €/cad
06820035C 35 5 1,5 3/4” M 1 1 91,10
06820050C 50 6 1,5 3/4” M 1 1 102,50
06820080C 80 6 1,5 3/4” M 1 1 183,50
06820100C 100 6 1,5 3/4” M 1 1 229,00
06820150C 150 6 1,5 1” M 1 1 316,00
06820200C 200 6 1,5 1” M 1 1 401,50
06820250C 250 6 1,5 1” M 1 1 471,00
06820300C 300 6 1,5 1” M 1 1 565,00
06820500C 500 6 2,5 1” M 1 1 928,00
Dimensioni a pag.35

PV M1-ABS 63/QG

Manometro DN 63 per il controllo della pressione di carica nei vasi di espansione completo di tubo
flessibile L= 390mm e attacco V40 per il collegamento diretto al vaso.
Campo di misura da 0÷12 bar – doppia scala bar/psi.
Conforme a norma EN 837-1.
Classe di Pz.
Codice Scala Attacco Note Imballo €/cad
precisione Conf.
0 ÷ 12
PV3112DC00 3/4"M 1,6 PV M1-ABS 63/QG 1 50 29,10
bar/psi
Dimensioni a pag.35

28
