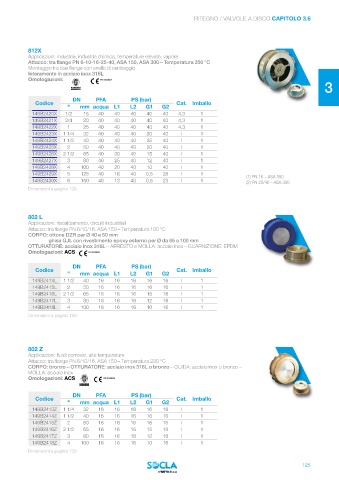

RITEGNO / VALVOLE A DISCO CAPITOLO 3.6

812X 2
Applicazioni: industria, industria chimica, temperature elevate, vapore
Attacco: tra flange PN 6-10-16-25-40, ASA 150, ASA 300 – Temperatura 350 °C
Montaggio tra due flange con anello di centraggio
Interamente in acciaio inox 316L
Omologazioni: PED 2014/68/UE
3

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B2420X 1/2 15 40 40 40 40 40 4,3 1
149B2421X 3/4 20 40 40 40 40 40 4,3 1 4
149B2422X 1 25 40 40 40 40 40 4,3 1
149B2423X 1 1/4 32 40 40 40 30 40 I 1
149B2424X 1 1/2 40 40 40 40 25 40 I 1
149B2425X 2 50 40 40 40 20 40 I 1
149B2426X 2 1/2 65 40 30 40 15 40 I 1
149B2427X 3 80 40 25 40 12 40 I 1 5
149B2428X 4 100 40 20 40 10 40 I 1
149B2429X 5 125 40 16 40 0,5 28 I 1 (1) PN 16 – ASA 150
149B2430X 6 150 40 13 40 0,5 23 I 1 (2) PN 25/40 – ASA 300
Dimensioni a pagina 128
6

802 L
Applicazioni: riscaldamento, circuiti industriali
Attacco: tra flange PN 6/10/16, ASA 150 – Temperatura 100 °C
CORPO: ottone DZR per Ø 40 e 50 mm 7
ghisa GJL con rivestimento epoxy esterno per Ø da 65 a 100 mm
OTTURATORE: acciaio inox 316L – ARRESTO e MOLLA: acciaio inox – GUARNIZIONE: EPDM
Omologazioni: ACS PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo 8
" mm acqua L1 L2 G1 G2
149B2414L 1 1/2 40 16 16 16 16 16 I 1
149B2415L 2 50 16 16 16 16 16 I 1
149B2416L 2 1/2 65 16 16 16 15 16 I 1
149B2417L 3 80 16 16 16 12 16 I 1
149B2418L 4 100 16 16 16 10 16 I 1 9
Dimensioni a pagina 128

10
802 Z
Applicazioni: fluidi corrosivi, alte temperature
Attacco: tra flange PN 6/10/16, ASA 150 – Temperatura 230 °C
CORPO: bronzo – OTTURATORE: acciaio inox 316L o bronzo – GUIDA: acciaio inox o bronzo –
MOLLA: acciaio inox
11
Omologazioni: ACS PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B2413Z 1 1/4 32 16 16 16 16 16 I 1
149B2414Z 1 1/2 40 16 16 16 16 16 I 1 12
149B2415Z 2 50 16 16 16 16 16 I 1
149B2416Z 2 1/2 65 16 16 16 15 16 I 1
149B2417Z 3 80 16 16 16 12 16 I 1
149B2418Z 4 100 16 16 16 10 16 I 1
Dimensioni a pagina 128
13
