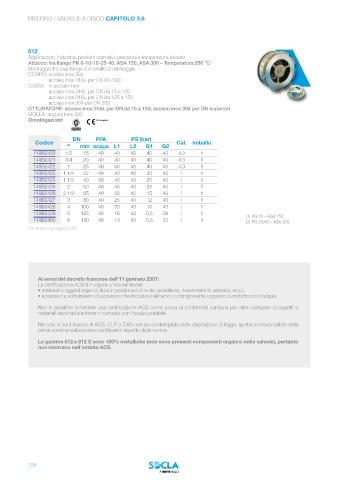

Page 126 - WATTS - CATALOGO SOCLA

RITEGNO / VALVOLE A DISCO CAPITOLO 3.6

812
Applicazioni: industria, prodotti corrosivi, pressioni e temperature elevate
Attacco: tra flange PN 6-10-16-25-40, ASA 150, ASA 300 – Temperatura 350 °C
Montaggio tra due flange con anello di centraggio
CORPO: acciaio inox 304
acciaio inox 316L per DN 80-100
GUIDA: in acciaio inox
acciaio inox 316L per DN da 15 a 100
acciaio inox 316L per DN da 125 a 150
acciaio inox 304 per DN 200
OTTURATORE: acciaio inox 316L per DN da 15 a 100, acciaio inox 304 per DN superiori
MOLLA: acciaio inox 302
Omologazioni: PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B2420 1/2 15 40 40 40 40 40 4,3 1
149B2421 3/4 20 40 40 40 40 40 4,3 1
149B2422 1 25 40 40 40 40 40 4,3 1
149B2423 1 1/4 32 40 40 40 30 40 I 1
149B2424 1 1/2 40 40 40 40 25 40 I 1
149B2425 2 50 40 40 40 20 40 I 1
149B2426 2 1/2 65 40 30 40 15 40 I 1
149B2427 3 80 40 25 40 12 40 I 1
149B2428 4 100 40 20 40 10 40 I 1
149B2429 5 125 40 16 40 0,5 28 I 1 (1) PN 16 – ASA 150
149B2430 6 150 40 13 40 0,5 23 I 1 (2) PN 25/40 – ASA 300
Dimensioni a pagina 128

Ai sensi del decreto francese dell’11 gennaio 2007:
La certificazione ACS è in vigore unicamente per:
• materiali e oggetti organici (tubi in policloruro di vinile, polietilene, rivestimenti di serbatoi, ecc.).
• accessori e sottoinsiemi di accessori che includono almeno un componente organico a contatto con l’acqua.

Non è possibile richiedere una certificazione ACS come prova di conformità sanitaria per altre categorie di oggetti o
materiali destinati a entrare in contatto con l’acqua potabile.

Nei casi in cui il rilascio di ACS, CLP o CAS non sia contemplato dalle disposizioni di legge, spetta al responsabile della
prima commercializzazione certificare il rispetto delle norme.

Le gamme 812 e 812 X sono 100% metalliche (non sono presenti componenti organici nelle valvole), pertanto
non rientrano nell’ambito ACS.

124
