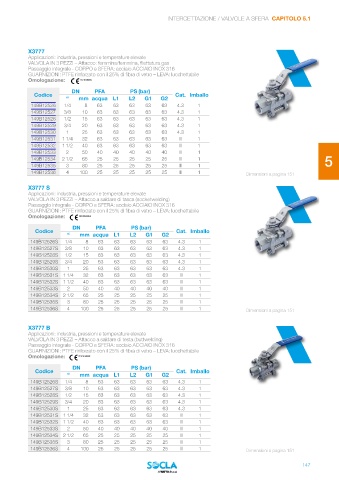

Page 149 - WATTS - CATALOGO SOCLA

1
INTERCETTAZIONE / VALVOLE A SFERA CAPITOLO 5.1

X3777 2
Applicazioni: industria, pressioni e temperature elevate
VALVOLA IN 3 PEZZI – Attacco: femmina/femmina, filettatura gas
Passaggio integrale - CORPO e SFERA: acciaio ACCIAIO INOX 316
GUARNIZIONI: PTFE rinforzato con il 25% di fibra di vetro – LEVA: lucchettabile
Omologazione: PED 2014/68/UE
DN PFA PS (bar) 3
Codice Cat. Imballo
“ mm acqua L1 L2 G1 G2
149B12526 1/4 8 63 63 63 63 63 4.3 1
149B12527 3/8 10 63 63 63 63 63 4.3 1
149B12528 1/2 15 63 63 63 63 63 4.3 1
149B12529 3/4 20 63 63 63 63 63 4.3 1 4
149B12530 1 25 63 63 63 63 63 4.3 1
149B12531 1 1/4 32 63 63 63 63 63 II 1
149B12532 1 1/2 40 63 63 63 63 63 II 1
149B12533 2 50 40 40 40 40 40 II 1
149B12534 2 1/2 65 25 25 25 25 25 II 1 5
149B12535 3 80 25 25 25 25 25 II 1
149B12536 4 100 25 25 25 25 25 II 1 Dimensioni a pagina 151

X3777 S
Applicazioni: industria, pressioni e temperature elevate
VALVOLA IN 3 PEZZI – Attacco a saldare di tasca (socketwelding) 6
Passaggio integrale - CORPO e SFERA: acciaio ACCIAIO INOX 316
GUARNIZIONI: PTFE rinforzato con il 25% di fibra di vetro – LEVA: lucchettabile
Omologazione: PED 2014/68/UE
DN PFA PS (bar)
Codice Cat. Imballo
“ mm acqua L1 L2 G1 G2 7
149B12526S 1/4 8 63 63 63 63 63 4.3 1
149B12527S 3/8 10 63 63 63 63 63 4.3 1
149B12528S 1/2 15 63 63 63 63 63 4.3 1
149B12529S 3/4 20 63 63 63 63 63 4.3 1
149B12530S 1 25 63 63 63 63 63 4.3 1 8
149B12531S 1 1/4 32 63 63 63 63 63 II 1
149B12532S 1 1/2 40 63 63 63 63 63 II 1
149B12533S 2 50 40 40 40 40 40 II 1
149B12534S 2 1/2 65 25 25 25 25 25 II 1
149B12535S 3 80 25 25 25 25 25 II 1
149B12536S 4 100 25 25 25 25 25 II 1 Dimensioni a pagina 151 9

X3777 B
Applicazioni: industria, pressioni e temperature elevate
VALVOLA IN 3 PEZZI – Attacco a saldare di testa (buttwelding)
Passaggio integrale - CORPO e SFERA: acciaio ACCIAIO INOX 316 10
GUARNIZIONI: PTFE rinforzato con il 25% di fibra di vetro – LEVA: lucchettabile
Omologazione: PED 2014/68/UE
DN PFA PS (bar)
Codice Cat. Imballo
“ mm acqua L1 L2 G1 G2
149B12526S 1/4 8 63 63 63 63 63 4.3 1 11
149B12527S 3/8 10 63 63 63 63 63 4.3 1
149B12528S 1/2 15 63 63 63 63 63 4.3 1
149B12529S 3/4 20 63 63 63 63 63 4.3 1
149B12530S 1 25 63 63 63 63 63 4.3 1
149B12531S 1 1/4 32 63 63 63 63 63 II 1 12
149B12532S 1 1/2 40 63 63 63 63 63 II 1
149B12533S 2 50 40 40 40 40 40 II 1
149B12534S 2 1/2 65 25 25 25 25 25 II 1
149B12535S 3 80 25 25 25 25 25 II 1
149B12536S 4 100 25 25 25 25 25 II 1 Dimensioni a pagina 151
13
147
