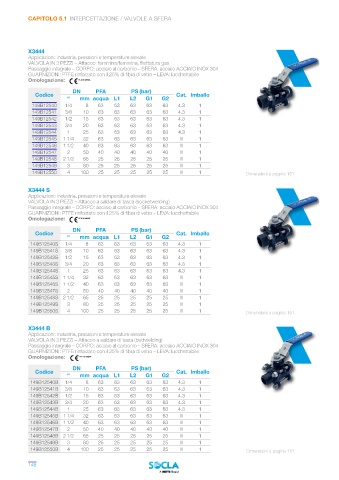

Page 150 - WATTS - CATALOGO SOCLA

CAPITOLO 5.1 INTERCETTAZIONE / VALVOLE A SFERA

X3444
Applicazioni: industria, pressioni e temperature elevate
VALVOLA IN 3 PEZZI – Attacco: femmina/femmina, filettatura gas
Passaggio integrale – CORPO: acciaio al carbonio – SFERA: acciaio ACCIAIO INOX 304
GUARNIZIONI: PTFE rinforzato con il 25% di fibra di vetro – LEVA: lucchettabile
Omologazione: PED 2014/68/UE
DN PFA PS (bar)
Codice Cat. Imballo
“ mm acqua L1 L2 G1 G2
149B12540 1/4 8 63 63 63 63 63 4.3 1
149B12541 3/8 10 63 63 63 63 63 4.3 1
149B12542 1/2 15 63 63 63 63 63 4.3 1
149B12543 3/4 20 63 63 63 63 63 4.3 1
149B12544 1 25 63 63 63 63 63 4.3 1
149B12545 1 1/4 32 63 63 63 63 63 II 1
149B12546 1 1/2 40 63 63 63 63 63 II 1
149B12547 2 50 40 40 40 40 40 II 1
149B12548 2 1/2 65 25 25 25 25 25 II 1
149B12549 3 80 25 25 25 25 25 II 1
149B12550 4 100 25 25 25 25 25 II 1 Dimensioni a pagina 151

X3444 S
Applicazioni: industria, pressioni e temperature elevate
VALVOLA IN 3 PEZZI – Attacco a saldare di tasca (socketwelding)
Passaggio integrale – CORPO: acciaio al carbonio – SFERA: acciaio ACCIAIO INOX 304
GUARNIZIONI: PTFE rinforzato con il 25% di fibra di vetro – LEVA: lucchettabile
Omologazione: PED 2014/68/UE

DN PFA PS (bar)
Codice Cat. Imballo
“ mm acqua L1 L2 G1 G2
149B12540S 1/4 8 63 63 63 63 63 4.3 1
149B12541S 3/8 10 63 63 63 63 63 4.3 1
149B12542S 1/2 15 63 63 63 63 63 4.3 1
149B12543S 3/4 20 63 63 63 63 63 4.3 1
149B12544S 1 25 63 63 63 63 63 4.3 1
149B12545S 1 1/4 32 63 63 63 63 63 II 1
149B12546S 1 1/2 40 63 63 63 63 63 II 1
149B12547S 2 50 40 40 40 40 40 II 1
149B12548S 2 1/2 65 25 25 25 25 25 II 1
149B12549S 3 80 25 25 25 25 25 II 1
149B12550S 4 100 25 25 25 25 25 II 1 Dimensioni a pagina 151

X3444 B
Applicazioni: industria, pressioni e temperature elevate
VALVOLA IN 3 PEZZI – Attacco a saldare di testa (buttwelding)
Passaggio integrale – CORPO: acciaio al carbonio – SFERA: acciaio ACCIAIO INOX 304
GUARNIZIONI: PTFE rinforzato con il 25% di fibra di vetro – LEVA: lucchettabile
Omologazione: PED 2014/68/UE
DN PFA PS (bar)
Codice Cat. Imballo
“ mm acqua L1 L2 G1 G2
149B12540B 1/4 8 63 63 63 63 63 4.3 1
149B12541B 3/8 10 63 63 63 63 63 4.3 1
149B12542B 1/2 15 63 63 63 63 63 4.3 1
149B12543B 3/4 20 63 63 63 63 63 4.3 1
149B12544B 1 25 63 63 63 63 63 4.3 1
149B12545B 1 1/4 32 63 63 63 63 63 II 1
149B12546B 1 1/2 40 63 63 63 63 63 II 1
149B12547B 2 50 40 40 40 40 40 II 1
149B12548B 2 1/2 65 25 25 25 25 25 II 1
149B12549B 3 80 25 25 25 25 25 II 1
149B12550B 4 100 25 25 25 25 25 II 1 Dimensioni a pagina 151

148
