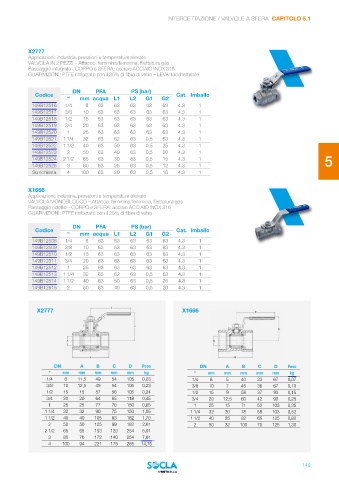

INTERCETTAZIONE / VALVOLE A SFERA CAPITOLO 5.1

X2777 2
Applicazioni: industria, pressioni e temperature elevate
VALVOLA IN 2 PEZZI – Attacco: femmina/femmina, filettatura gas
Passaggio integrale - CORPO e SFERA: acciaio ACCIAIO INOX 316
GUARNIZIONI: PTFE rinforzato con il 25% di fibra di vetro – LEVA: lucchettabile
3
DN PFA PS (bar)
Codice Cat. Imballo
“ mm acqua L1 L2 G1 G2
149B12516 1/4 8 63 63 63 63 63 4.3 1
149B12517 3/8 10 63 63 63 63 63 4.3 1
149B12518 1/2 15 63 63 63 63 63 4.3 1
149B12519 3/4 20 63 63 63 63 63 4.3 1 4
149B12520 1 25 63 63 63 63 63 4.3 1
149B12521 1 1/4 32 63 62 63 0,5 63 4.3 1
149B12522 1 1/2 40 63 50 63 0,5 25 4.3 1
149B12523 2 50 63 40 63 0,5 20 4.3 1
149B12524 2 1/2 65 63 30 63 0,5 15 4.3 1 5
149B12525 3 80 63 25 63 0,5 12 4.3 1
Su richiesta 4 100 63 20 63 0,5 10 4.3 1

X1666
Applicazioni: industria, pressioni e temperature elevate 6
VALVOLA MONOBLOCCO – Attacco: femmina/femmina, filettatura gas
Passaggio ridotto – CORPO e SFERA: acciaio ACCIAIO INOX 316
GUARNIZIONI: PTFE rinforzato con il 25% di fibra di vetro

DN PFA PS (bar)
Codice Cat. Imballo
“ mm acqua L1 L2 G1 G2 7
149B12508 1/4 8 63 63 63 63 63 4.3 1
149B12509 3/8 10 63 63 63 63 63 4.3 1
149B12510 1/2 15 63 63 63 63 63 4.3 1
149B12511 3/4 20 63 63 63 63 63 4.3 1
149B12512 1 25 63 63 63 63 63 4.3 1 8
149B12513 1 1/4 32 63 62 63 0,5 63 4.3 1
149B12514 1 1/2 40 63 50 63 0,5 25 4.3 1
149B12515 2 50 63 40 63 0,5 20 4.3 1

9
X2777 X1666

10

DN A B C D Peso DN A B C D Peso
" mm mm mm mm mm kg " mm mm mm mm mm kg
1/4 8 11,5 49 54 105 0,23 1/4 8 5 40 33 67 0,07 11
3/8 10 12,5 49 54 105 0,23 3/8 10 7 45 36 67 0,10
1/2 15 15 57 56 105 0,24 1/2 15 9 58 37 93 0,15
3/4 20 20 64 65 118 0,45 3/4 20 12,5 60 42 93 0,25
1 25 25 77 70 150 0,65 1 25 15 71 52 103 0,35
1 1/4 32 32 90 75 150 1,05 1 1/4 32 20 78 56 103 0,52
1 1/2 40 40 105 93 182 1,70 1 1/2 40 25 82 65 125 0,80 12
2 50 50 125 99 182 2,61 2 50 32 100 70 125 1,30
2 1/2 65 65 153 123 254 5,01
3 80 76 172 140 254 7,61
4 100 94 221 175 285 14,75
13

149
