INTERCETTAZIONE / VALVOLE A SFERA CAPITOLO 5.1

2

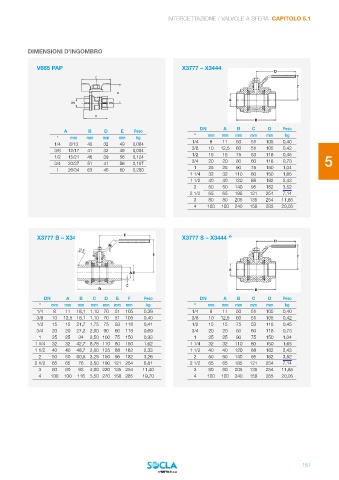

DIMENSIONI D’INGOMBRO

V665 PAP X3777 – X3444

E
3
D
DN DN

B
4
DN A B C D Peso
A B D E Peso
" mm mm mm mm kg " mm mm mm mm mm kg
1/4 8/13 40 32 49 0,084 1/4 8 11 50 51 105 0,40
3/8 12/17 41 32 49 0,084 3/8 10 12,5 60 51 105 0,42
1/2 15/21 46 39 56 0,124 1/2 15 15 75 53 118 0,45 5
3/4 20/27 51 41 56 0,187 3/4 20 20 80 60 118 0,73
1 26/34 63 46 80 0,280 1 25 25 90 75 150 1,04
1 1/4 32 32 110 80 150 1,65
1 1/2 40 40 120 88 182 2,43
2 50 50 140 95 182 3,52
2 1/2 65 65 185 121 254 7,14
3 80 80 205 135 254 11,85 6
4 100 100 240 158 285 20,05

7
X3777 B – X3444 B X3777 S – X3444 S

8

DN A B C D E F Peso DN A B C D Peso
" mm mm mm mm mm mm mm kg " mm mm mm mm mm kg 9
1/4 8 11 18,1 1,10 70 51 105 0,39 1/4 8 11 50 51 105 0,40
3/8 10 12,5 18,1 1,10 70 51 105 0,40 3/8 10 12,5 60 51 105 0,42
1/2 15 15 21,7 1,75 75 53 118 0,41 1/2 15 15 75 53 118 0,45
3/4 20 20 27,2 2,00 90 60 118 0,69 3/4 20 20 80 60 118 0,73
1 25 25 34 2,50 100 75 150 0,93 1 25 25 90 75 150 1,04
1 1/4 32 32 42,7 8,75 110 80 150 1,62 1 1/4 32 32 110 80 150 1,65 10
1 1/2 40 40 48,7 3,00 125 88 182 2,33 1 1/2 40 40 120 88 182 2,43
2 50 50 60,5 3,25 150 95 182 3,26 2 50 50 140 95 182 3,52
2 1/2 65 65 76 3,50 190 121 254 6,81 2 1/2 65 65 185 121 254 7,14
3 80 80 93 4,00 220 135 254 11,40 3 80 80 205 135 254 11,85
4 100 100 116 5,50 270 158 285 19,70 4 100 100 240 158 285 20,05
11

12

13

151
