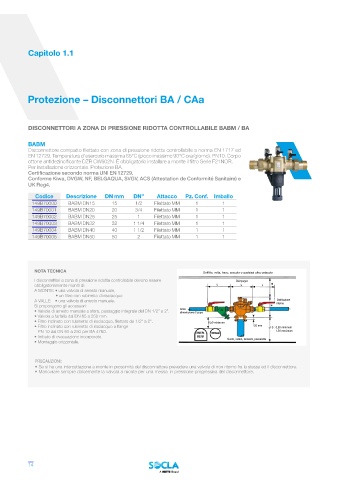

P. 16

Capitolo 1.1








           Protezione – Disconnettori BA / CAa





           DISCONNETTORI A ZONA DI PRESSIONE RIDOTTA CONTROLLABILE BABM / BA


           BABM
           Disconnettore compatto filettato con zona di pressione ridotta controllabile a norma EN 1717 ed
           EN 12729. Temperatura d’esercizio massima 65°C (picco massimo 90°C ora/giorno). PN10. Corpo
           ottone antidezincificante DZR CW602N. È obbligatorio installare a monte il filtro Serie F21NOR.
           Per installazione orizzontale. Protezione BA.
           Certificazione secondo norma UNI EN 12729.
           Conforme Kiwa, DVGW, NF, BELGAQUA, SVGV, ACS (Attestation de Conformité Sanitaire) e
           UK Reg4.
             Codice     Descrizione   DN mm     DN”     Attacco   Pz. Conf.  Imballo
            149B70000    BABM DN15      15       1/2   Filettato MM   1        1
            149B70001    BABM DN20      20       3/4   Filettato MM   1        1
            149B70002    BABM DN25      25       1     Filettato MM   1        1
            149B70003    BABM DN32      32      1 1/4  Filettato MM   1        1
            149B70004    BABM DN40      40      1 1/2  Filettato MM   1        1
            149B70005    BABM DN50      50       2     Filettato MM   1        1






             NOTA TECNICA                                               Soffitto, volta, trave, zoccolo o qualsiasi altro ostacolo
             I disconnettori a zona di pressione ridotta controllabile devono essere   Disimpegno
             obbligatoriamente muniti di:
             A MONTE: • una valvola di arresto manuale,
                               • un filtro con rubinetto di risciacquo
             A VALLE:   • una valvola di arresto manuale.                                         Distribuzione
                                                                                                  interna
             Si propongono gli accessori:
             • Valvola di arresto manuale a sfera, passaggio integrale dal DN 1/2” a 2”.      Arrivo
                                                                alimentazione d’acque
             • Valvola a farfalla dal DN 65 a 250 mm.
             • Filtro inclinato con rubinetto di risciacquo, filettato da 1/2” a 2”.  0,50 minimum
             • Filtro inclinato con rubinetto di risciacquo a flange                      20 mm  S :  0,50 minimum
                PN 10 dal DN 65 a 250 per BA 4760.                    FOGNATURA  DRENAGGIO        1,50 maximum
             • Imbuto di evacuazione incorporato.                     GALLERIA   Suolo, solaio, terrazza, passerella
             • Montaggio orizzontale.

             PRECAUZIONI:

             •  Se si ha una intercettazione a monte in prossimitá del disconnettore prevedere una valvola di non ritorno fra la stessa ed il disconnettore.
             •  Manovrare sempre dolcemente la valvola a monte per una messa  in pressione progressiva del disconnettore.
