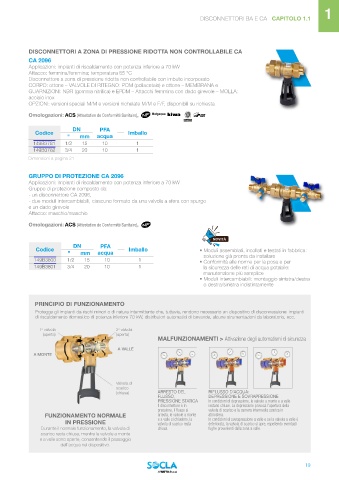

DISCONNETTORI BA E CA CAPITOLO 1.1

2
DISCONNETTORI A ZONA DI PRESSIONE RIDOTTA NON CONTROLLABILE CA
CA 2096
Applicazioni: impianti di riscaldamento con potenza inferiore a 70 kW
Attacco: femmina/femmina; temperatura 65 °C
Disconnettore a zona di pressione ridotta non controllabile con imbuto incorporato
CORPO: ottone – VALVOLE DI RITEGNO: POM (poliacetale) e ottone – MEMBRANA e 3
GUARNIZIONI: NBR (gomma nitrilica) e EPDM – Attacchi femmina con dado girevole – MOLLA:
acciaio inox
OPZIONI: versioni speciali M/M e versioni nichelate M/M e F/F, disponibili su richiesta
Omologazioni: ACS (Attestation de Conformité Sanitaire),
4

DN PFA
Codice Imballo
" mm acqua
149B3781 1/2 15 10 1
149B3782 3/4 20 10 1
5
Dimensioni a pagina 21

GRUPPO DI PROTEZIONE CA 2096
Applicazioni: impianti di riscaldamento con potenza inferiore a 70 kW
Gruppo di protezione composto da:
- un disconnettore CA 2096, 6
- due moduli intercambiabili, ciascuno formato da una valvola a sfera con spurgo
e un dado girevole
Attacco: maschio/maschio
Omologazioni: ACS (Attestation de Conformité Sanitaire),
7
NOVITÀ
DN PFA
Codice Imballo • Moduli assemblati, incollati e testati in fabbrica:
" mm acqua soluzione già pronta da installare
149B3800 1/2 15 10 1 • Conformità alle norme per la posa e per
149B3801 3/4 20 10 1 la sicurezza delle reti di acqua potabile:
manutenzione più semplice 8
• Moduli intercambiabili: montaggio sinistra/destra
o destra/sinistra indistintamente

PRINCIPIO DI FUNZIONAMENTO > Disconnettore a zona di pressione ridotta non controllabile CAa 9
Protegge gli impianti da rischi minori o di natura intermittente che, tuttavia, rendono necessario un dispositivo di disconnessione: impianti
di riscaldamento domestico di potenza inferiore 70 kW, distributori automatici di bevande, alcune strumentazioni da laboratorio, ecc.

1 valvola 2 valvola
a
a
(aperta) (aperta)
MALFUNZIONAMENTI > Attivazione degli automatismi di sicurezza
A VALLE 10
A MONTE

Valvola di 11
scarico
(chiusa) ARRESTO DEL RIFLUSSO D’ACQUA:
FLUSSO, DEPRESSIONE E SOVRAPRESSIONE
PRESSIONE STATICA In condizioni di depressione, le valvole a monte e a valle
Il disconnettore è in restano chiuse. La depressione provoca l’apertura della
pressione, il flusso si valvola di scarico e la camera intermedia scarica in
FUNZIONAMENTO NORMALE arresta, le valvole a monte atmosfera. 12
IN PRESSIONE e a valle si chiudono, la In condizioni di sovrapressione a valle e se la valvola a valle è
valvola di scarico resta
deteriorata, la valvola di scarico si apre, espellendo eventuali
Durante il normale funzionamento, la valvola di chiusa. fughe provenienti dalla zona a valle.
scarico resta chiusa, mentre le valvole a monte
e a valle sono aperte, consentendo il passaggio
dell’acqua nel dispositivo.
