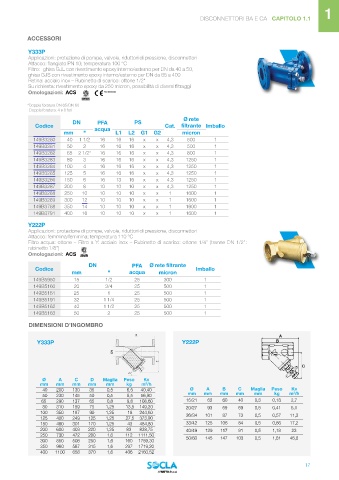

1
DISCONNETTORI BA E CA CAPITOLO 1.1

ACCESSORI
2
Y333P
Applicazioni: protezione di pompe, valvole, riduttori di pressione, disconnettori
Attacco: flangiato PN 10; temperatura 100 °C
Filtro: ghisa GJL con rivestimento epoxy interno/esterno per DN da 40 a 50,
ghisa GJS con rivestimento epoxy interno/esterno per DN da 65 a 400
Retina: acciaio inox – Rubinetto di scarico: ottone 1/2"
Su richiesta: rivestimento epoxy da 250 micron, possibilità di diversi filtraggi 3
Omologazioni: ACS PED 2014/68/UE
*Doppia foratura DN 65/DN 60
Doppia foratura: 4 e 8 fori
Ø rete
DN PFA PS 4
Codice acqua Cat. filtrante Imballo
mm " L1 L2 G1 G2 micron
149B3280 40 1 1/2 16 16 16 x x 4,3 500 1
149B3281 50 2 16 16 16 x x 4,3 500 1
149B3282 65 2 1/2* 16 16 16 x x 4,3 800 1
149B3283 80 3 16 16 16 x x 4,3 1250 1 5
149B3284 100 4 16 16 16 x x 4,3 1250 1
149B3285 125 5 16 16 16 x x 4,3 1250 1
149B3286 150 6 16 13 16 x x 4,3 1250 1
149B3287 200 8 10 10 10 x x 4,3 1250 1
149B3288 250 10 10 10 10 x x 1 1600 1
149B3289 300 12 10 10 10 x x 1 1600 1 6
149B3788 350 14 10 10 10 x x 1 1600 1
149B3791 400 16 10 10 10 x x 1 1600 1
Y222P
Applicazioni: protezione di pompe, valvole, riduttori di pressione, disconnettori
Attacco: femmina/femmina; temperatura 110 °C 7
Filtro acqua: ottone – Filtro a Y: acciaio inox – Rubinetto di scarico: ottone 1/4" (tranne DN 1/2":
rubinetto 1/8")
Omologazioni: ACS
DN PFA Ø rete filtrante
Codice Imballo
mm " acqua micron 8
149B5950 15 1/2 25 300 1
149B5160 20 3/4 25 500 1
149B5161 25 1 25 500 1
149B5191 32 1 1/4 25 500 1
149B5162 40 1 1/2 25 500 1 9
149B5163 50 2 25 500 1
DIMENSIONI D’INGOMBRO

A
Y333P Y222P 10

DN
C

D
Ø A C D Maglia Peso Kv 11
mm mm mm mm mm kg m /h
3
40 200 130 35 0,5 6,5 40,40 Ø A B C Maglia Peso Kv
3
50 230 145 50 0,5 8,5 56,90 mm mm mm mm mm kg m /h
65 290 137 65 0,8 9,8 108,60 15/21 63 60 40 0,3 0,18 2,7
80 310 159 75 1,25 13,5 149,20 20/27 93 69 69 0,5 0,41 5,1
100 350 187 90 1,25 18 244,60 26/34 101 87 73 0,5 0,57 11,3
125 400 249 125 1,25 27,5 373,90 12
150 480 301 170 1,25 43 484,80 33/42 125 106 84 0,5 0,86 17,2
200 600 403 220 1,25 83 838,75 40/49 129 117 91 0,5 1,18 23
250 730 472 200 1,6 112 1111,50 50/60 145 147 103 0,5 1,81 46,8
300 850 508 250 1,6 160 1759,30
350 980 587 315 1,6 297 1719,20
13
400 1100 658 370 1,6 406 2160,52
