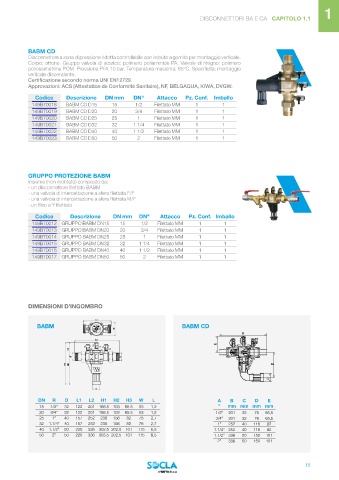

DISCONNETTORI BA E CA CAPITOLO 1.1

BABM CD 2
Disconnettore a zona di pressione ridotta controllabile con imbuto a gomito per montaggio verticale.
Corpo: ottone. Gruppo valvola di scarico: polimero poliammide PA. Valvole di ritegno: polimero
poliossimetiline POM. Pressione PFA 10 bar. Temperatura massima: 65°C. Specificità: montaggio
verticale discendente.
Certificazione secondo norma UNI EN12729.
Approvazioni: ACS (Attestation de Conformité Sanitaire), NF, BELGAQUA, KIWA, DVGW. 3

Codice Descrizione DN mm DN" Attacco Pz. Conf. Imballo
149B70018 BABM CD D15 15 1/2 Filettato MM 1 1
149B70019 BABM CD D20 20 3/4 Filettato MM 1 1
149B70020 BABM CD D25 25 1 Filettato MM 1 1
149B70021 BABM CD D32 32 1 1/4 Filettato MM 1 1 4
149B70022 BABM CD D40 40 1 1/2 Filettato MM 1 1
149B70023 BABM CD D50 50 2 Filettato MM 1 1

5

GRUPPO PROTEZIONE BABM
Insieme (non montato) composto da:
- un disconnettore filettato BABM
- una valvola di intercettazione a sfera filettata F/F
- una valvola di intercettazione a sfera filettata M/F 6
- un filtro a Y filettato

Codice Descrizione DN mm DN" Attacco Pz. Conf. Imballo
149B70012 GRUPPO BABM DN15 15 1/2 Filettato MM 1 1
149B70013 GRUPPO BABM DN20 20 3/4 Filettato MM 1 1
149B70014 GRUPPO BABM DN25 25 1 Filettato MM 1 1 7
149B70015 GRUPPO BABM DN32 32 1 1/4 Filettato MM 1 1
149B70016 GRUPPO BABM DN40 40 1 1/2 Filettato MM 1 1
149B70017 GRUPPO BABM DN50 50 2 Filettato MM 1 1
8

9
DIMENSIONI D’INGOMBRO

L1
BABM BABM CD
W
B
L2
2 E 10
1 3
H3
R R
H1 H2 D
11
C
D
DN R D L1 L2 H1 H2 H3 W L A B C D E
15 1/2” 32 122 201 168.5 103 65.5 53 1,2 ” mm mm mm mm
20 3/4” 32 122 201 168.5 103 65.5 53 1,2 1/2” 201 32 76 65,5
25 1” 40 157 252 238 156 82 76 2,7 3/4” 201 32 76 65,5 12
32 1.1/4” 40 157 252 238 156 82 76 2,7 1” 252 40 116 82
40 1.1/2” 50 220 336 303.5 202.5 101 115 6,5 1.1/4” 252 40 116 82
50 2” 50 220 336 303.5 202.5 101 115 6,5 1.1/2” 336 50 150 101
2” 336 50 150 101
