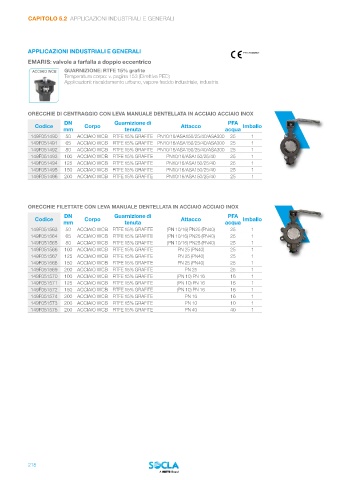

Page 220 - WATTS - CATALOGO SOCLA

CAPITOLO 5.2 APPLICAZIONI INDUSTRIALI E GENERALI

APPLICAZIONI INDUSTRIALI E GENERALI PED 2014/68/UE

EMARIS: valvole a farfalla a doppio eccentrico
ACCIAIO WCB GUARNIZIONE: RTFE 15% grafite
Temperatura corpo: v. pagina 153 (Direttiva PED)
Applicazioni: riscaldamento urbano, vapore freddo industriale, industria

ORECCHIE DI CENTRAGGIO CON LEVA MANUALE DENTELLATA IN ACCIAIO ACCIAIO INOX
DN Guarnizione di PFA
Codice Corpo Attacco Imballo
mm tenuta acqua
149F051490 50 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 25 1
149F051491 65 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 25 1
149F051492 80 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 25 1
149F051493 100 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051494 125 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051495 150 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051496 200 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1

ORECCHIE FILETTATE CON LEVA MANUALE DENTELLATA IN ACCIAIO ACCIAIO INOX
DN Guarnizione di PFA
Codice Corpo Attacco Imballo
mm tenuta acqua
149F051563 50 ACCIAIO WCB RTFE 15% GRAFITE (PN 10/16) PN25 (PN40) 25 1
149F051564 65 ACCIAIO WCB RTFE 15% GRAFITE (PN 10/16) PN25 (PN40) 25 1
149F051565 80 ACCIAIO WCB RTFE 15% GRAFITE (PN 10/16) PN25 (PN40) 25 1
149F051566 100 ACCIAIO WCB RTFE 15% GRAFITE PN 25 (PN40) 25 1
149F051567 125 ACCIAIO WCB RTFE 15% GRAFITE PN 25 (PN40) 25 1
149F051568 150 ACCIAIO WCB RTFE 15% GRAFITE PN 25 (PN40) 25 1
149F051569 200 ACCIAIO WCB RTFE 15% GRAFITE PN 25 25 1
149F051570 100 ACCIAIO WCB RTFE 15% GRAFITE (PN 10) PN 16 16 1
149F051571 125 ACCIAIO WCB RTFE 15% GRAFITE (PN 10) PN 16 16 1
149F051572 150 ACCIAIO WCB RTFE 15% GRAFITE (PN 10) PN 16 16 1
149F051574 200 ACCIAIO WCB RTFE 15% GRAFITE PN 16 16 1
149F051573 200 ACCIAIO WCB RTFE 15% GRAFITE PN 10 10 1
149F051575 200 ACCIAIO WCB RTFE 15% GRAFITE PN 40 40 1

218
