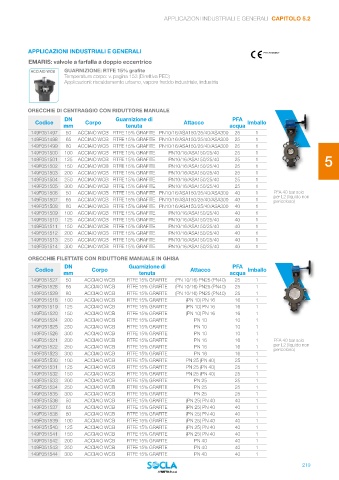

Page 221 - WATTS - CATALOGO SOCLA

1
APPLICAZIONI INDUSTRIALI E GENERALI CAPITOLO 5.2

2
APPLICAZIONI INDUSTRIALI E GENERALI PED 2014/68/UE

EMARIS: valvole a farfalla a doppio eccentrico
ACCIAIO WCB GUARNIZIONE: RTFE 15% grafite
Temperatura corpo: v. pagina 153 (Direttiva PED)
Applicazioni: riscaldamento urbano, vapore freddo industriale, industria
3

ORECCHIE DI CENTRAGGIO CON RIDUTTORE MANUALE
DN Guarnizione di PFA
Codice Corpo Attacco Imballo 4
mm tenuta acqua
149F051497 50 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 25 1
149F051498 65 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 25 1
149F051499 80 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 25 1
149F051500 100 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051501 125 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1 5
149F051502 150 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051503 200 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051504 250 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051505 300 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051506 50 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 40 1 PFA 40 bar solo
149F051507 65 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 40 1 per L2 (liquido non 6
pericoloso)
149F051508 80 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 40 1
149F051509 100 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 40 1
149F051510 125 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 40 1
149F051511 150 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 40 1
149F051512 200 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 40 1 7
149F051513 250 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 40 1
149F051514 300 ACCIAIO WCB RTFE 15% GRAFITE PN10/16/ASA150/25/40 40 1

ORECCHIE FILETTATE CON RIDUTTORE MANUALE IN GHISA
DN Guarnizione di PFA
Codice Corpo Attacco Imballo 8
mm tenuta acqua
149F051527 50 ACCIAIO WCB RTFE 15% GRAFITE (PN 10/16) PN25 (PN40) 25 1
149F051528 65 ACCIAIO WCB RTFE 15% GRAFITE (PN 10/16) PN25 (PN40) 25 1
149F051529 80 ACCIAIO WCB RTFE 15% GRAFITE (PN 10/16) PN25 (PN40) 25 1
149F051518 100 ACCIAIO WCB RTFE 15% GRAFITE (PN 10) PN 16 16 1
149F051519 125 ACCIAIO WCB RTFE 15% GRAFITE (PN 10) PN 16 16 1 9
149F051520 150 ACCIAIO WCB RTFE 15% GRAFITE (PN 10) PN 16 16 1
149F051524 200 ACCIAIO WCB RTFE 15% GRAFITE PN 10 10 1
149F051525 250 ACCIAIO WCB RTFE 15% GRAFITE PN 10 10 1
149F051526 300 ACCIAIO WCB RTFE 15% GRAFITE PN 10 10 1
149F051521 200 ACCIAIO WCB RTFE 15% GRAFITE PN 16 16 1 PFA 40 bar solo
149F051522 250 ACCIAIO WCB RTFE 15% GRAFITE PN 16 16 1 per L2 (liquido non 10
pericoloso)
149F051523 300 ACCIAIO WCB RTFE 15% GRAFITE PN 16 16 1
149F051530 100 ACCIAIO WCB RTFE 15% GRAFITE PN 25 (PN 40) 25 1
149F051531 125 ACCIAIO WCB RTFE 15% GRAFITE PN 25 (PN 40) 25 1
149F051532 150 ACCIAIO WCB RTFE 15% GRAFITE PN 25 (PN 40) 25 1
149F051533 200 ACCIAIO WCB RTFE 15% GRAFITE PN 25 25 1 11
149F051534 250 ACCIAIO WCB RTFE 15% GRAFITE PN 25 25 1
149F051535 300 ACCIAIO WCB RTFE 15% GRAFITE PN 25 25 1
149F051536 50 ACCIAIO WCB RTFE 15% GRAFITE (PN 25) PN 40 40 1
149F051537 65 ACCIAIO WCB RTFE 15% GRAFITE (PN 25) PN 40 40 1
149F051538 80 ACCIAIO WCB RTFE 15% GRAFITE (PN 25) PN 40 40 1
149F051539 100 ACCIAIO WCB RTFE 15% GRAFITE (PN 25) PN 40 40 1 12
149F051540 125 ACCIAIO WCB RTFE 15% GRAFITE (PN 25) PN 40 40 1
149F051541 150 ACCIAIO WCB RTFE 15% GRAFITE (PN 25) PN 40 40 1
149F051542 200 ACCIAIO WCB RTFE 15% GRAFITE PN 40 40 1
149F051543 250 ACCIAIO WCB RTFE 15% GRAFITE PN 40 40 1
149F051544 300 ACCIAIO WCB RTFE 15% GRAFITE PN 40 40 1 13
219
