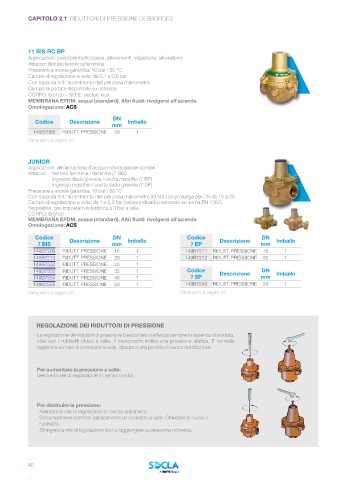

CAPITOLO 2.1 RIDUTTORI DI PRESSIONE DESBORDES

11 BIS RC BP
Applicazioni: pressioni molto basse, allevamenti, irrigazione, laboratorio
Attacco: filettato femmina/femmina
Pressione a monte garantita: 10 bar / 80 °C
Campo di regolazione a valle: da 0,1 a 0,6 bar
Con tappi da 1/4" su entrambi i lati per posa manometro
Campo di portate disponibile su richiesta
CORPO: bronzo – SEDE: acciaio inox
MEMBRANA EPDM: acqua (standard). Altri fluidi: rivolgersi all’azienda
Omologazione: ACS
DN
Codice Descrizione Imballo
mm
149B7065 RIDUTT. PRESSIONE 20 1
Dimensioni a pagina 44

JUNIOR
Applicazioni: alimentazione d’acqua individuale per cantieri
Attacco: filettato femmina / femmina (7 BIS)
ingresso dado girevole / uscita maschio (7 EP)
ingresso maschio / uscita dado girevole (7 SP)
Pressione a monte garantita: 16 bar / 80 °C
Con tappi da 1/4" su entrambi i lati per posa manometro (Ø 50) con prolunga per DN da 15 a 25
Campo di regolazione a valle: da 1 a 5,5 bar (valore indicativo secondo la norma EN 1567)
Regolabile: pre-impostato in fabbrica a 3 bar a valle
CORPO: bronzo
MEMBRANA EPDM: acqua (standard). Altri fluidi: rivolgersi all’azienda
Omologazione: ACS
Codice DN Codice DN
7 BIS Descrizione mm Imballo 7 EP Descrizione mm Imballo
149B7209 RIDUTT. PRESSIONE 15 1 149B7211 RIDUTT. PRESSIONE 15 1
149B7210 RIDUTT. PRESSIONE 20 1 149B7212 RIDUTT. PRESSIONE 20 1
149B7552 RIDUTT. PRESSIONE 25 1
149B7553 RIDUTT. PRESSIONE 32 1 Codice Descrizione DN Imballo
149B7554 RIDUTT. PRESSIONE 40 1 7 SP mm
149B7555 RIDUTT. PRESSIONE 50 1 149B7248 RIDUTT. PRESSIONE 20 1
Dimensioni a pagina 45 Dimensioni a pagina 45

REGOLAZIONE DEI RIDUTTORI DI PRESSIONE
La regolazione dei riduttori di pressione Desbordes si effettua sempre in assenza di portata,
cioè con i rubinetti chiusi a valle. Il manometro indica una pressione statica. È normale
registrare un calo di pressione a valle, dovuto a una perdita di carico del riduttore.

Per aumentare la pressione a valle:
Serrare la vite di regolazione (in senso orario).

Per diminuire la pressione:
. Allentare la vite di regolazione (in senso antiorario).
. Decomprimere aprendo parzialmente un rubinetto a valle. Chiudere di nuovo il
rubinetto.
. Stringere la vite di regolazione fino a raggiungere la pressione richiesta.

40
